Báscula puente BP-F (4x2,5m)
Báscula puente pesafurgonetas BP-F, metálica sobresuelo o empotrada. De fácil instalación y obra civil simplificada.
Medidas entre 4m hasta 8m.
Certificado según normativa europea.

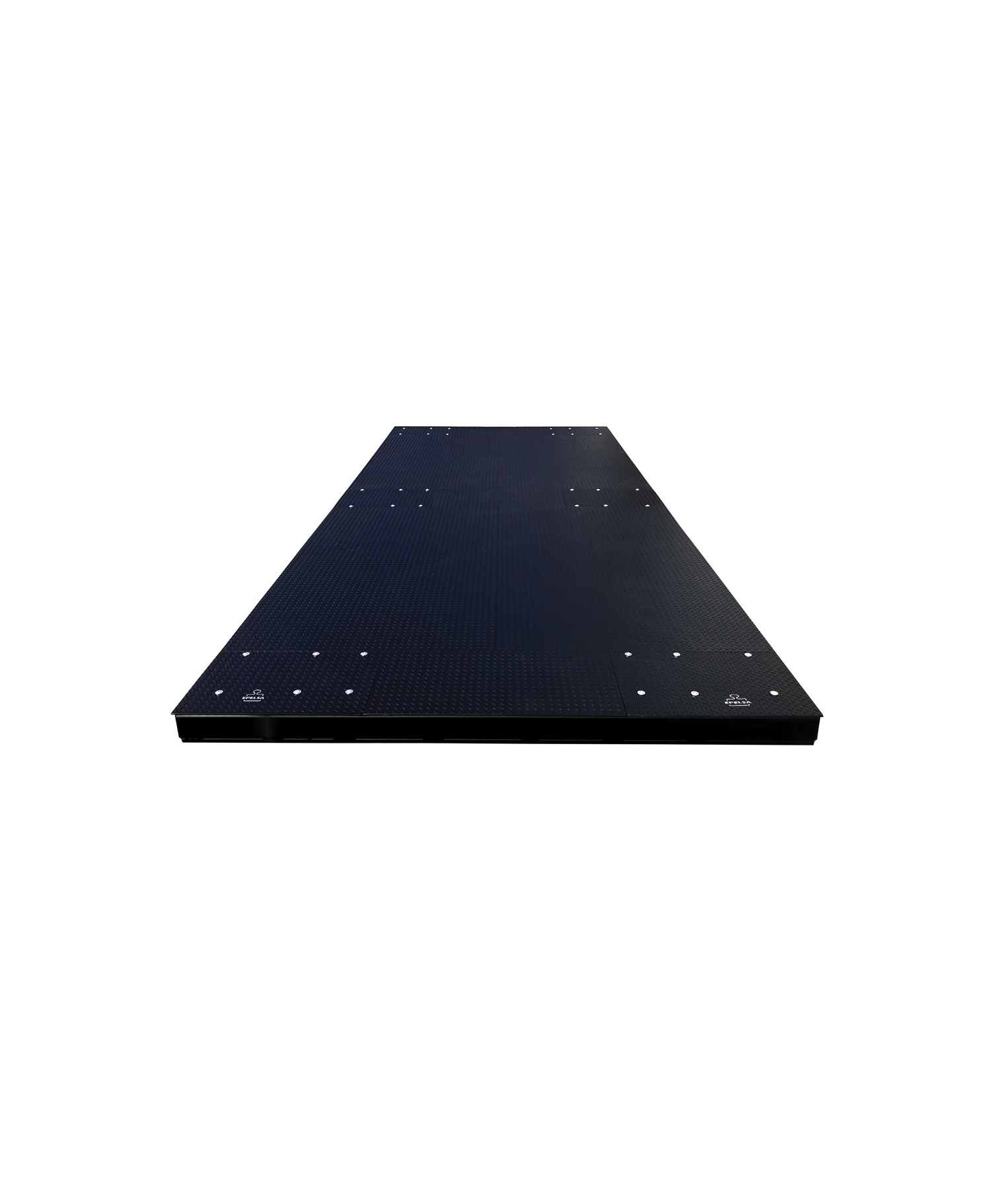

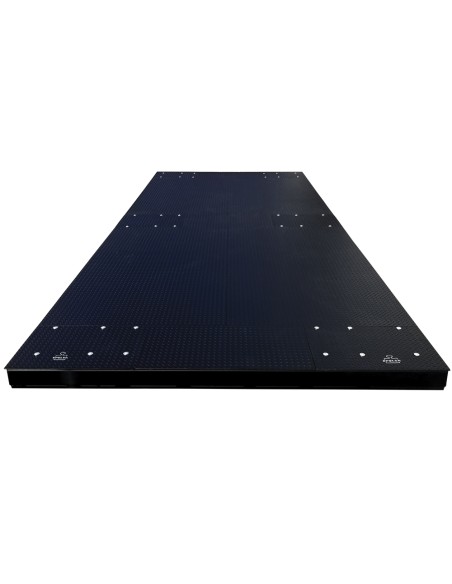

Báscula puente BP-F

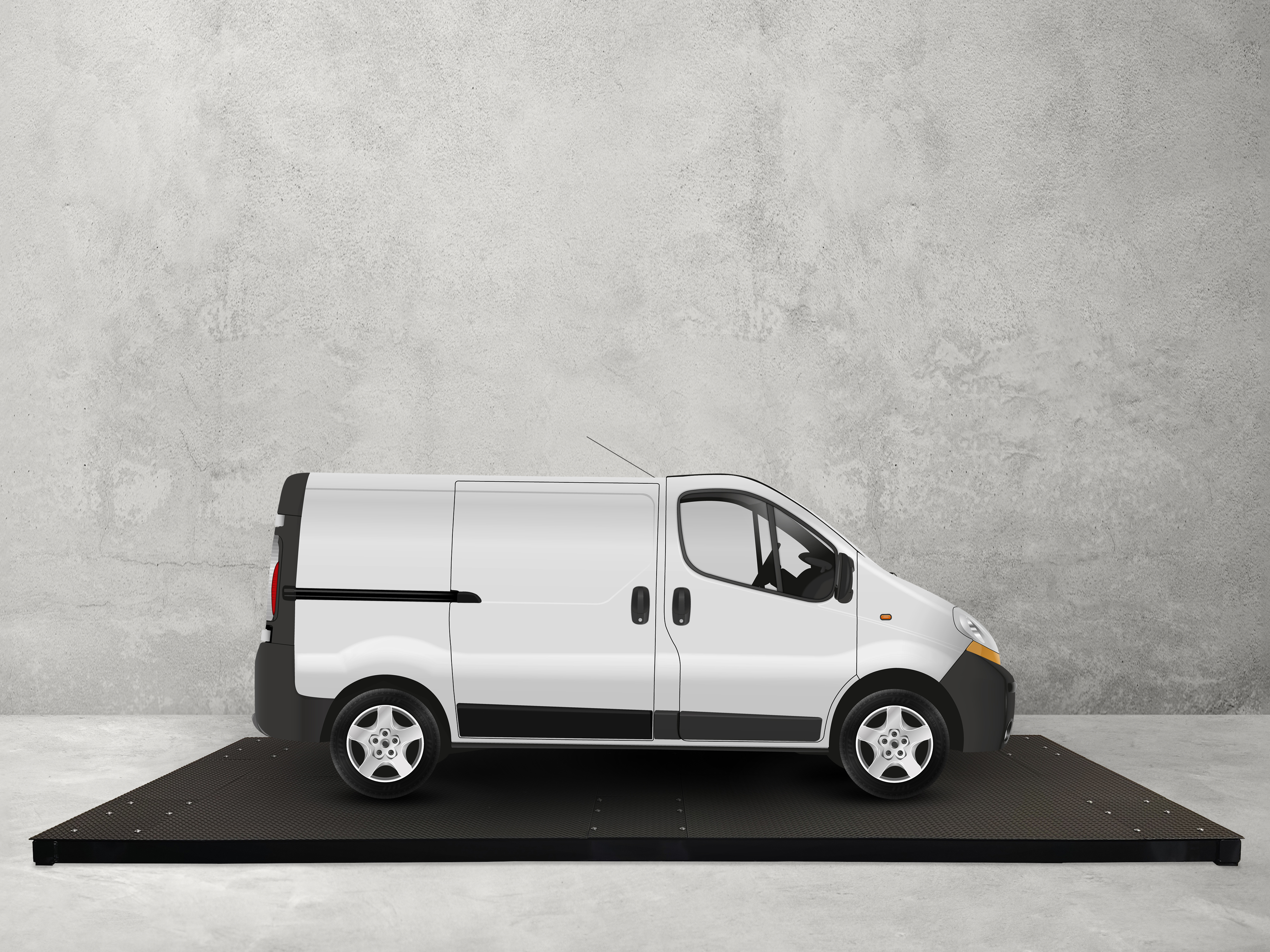

BP-F Pesafurgonetas
La báscula puente para el pesaje de furgonetas ofrece una solución compacta, configurable a las necesidades del cliente y lista para instalar en destino.
Esta báscula está diseñada específicamente para el pesaje de furgonetas de hasta 3.5 toneladas, con configuración de ejes que cumple con todas las normativas legales para la circulación en carretera.
Permite el pesaje de vehículos con remolque siempre y cuando la carga por eje de dicho remolque cumpla con las regulaciones para la circulación en carretera.
GENERALIDADES
Instalación y diseño:
✓ Modelo totalmente compacto montado y ajustado desde fábrica, facilitando la instalación en destino.
✓ Permite la realización de la Declaración CE de conformidad en fábrica, si es necesario.
✓ Acceso a células y caja suma por la parte superior mediante tapas atornilladas.

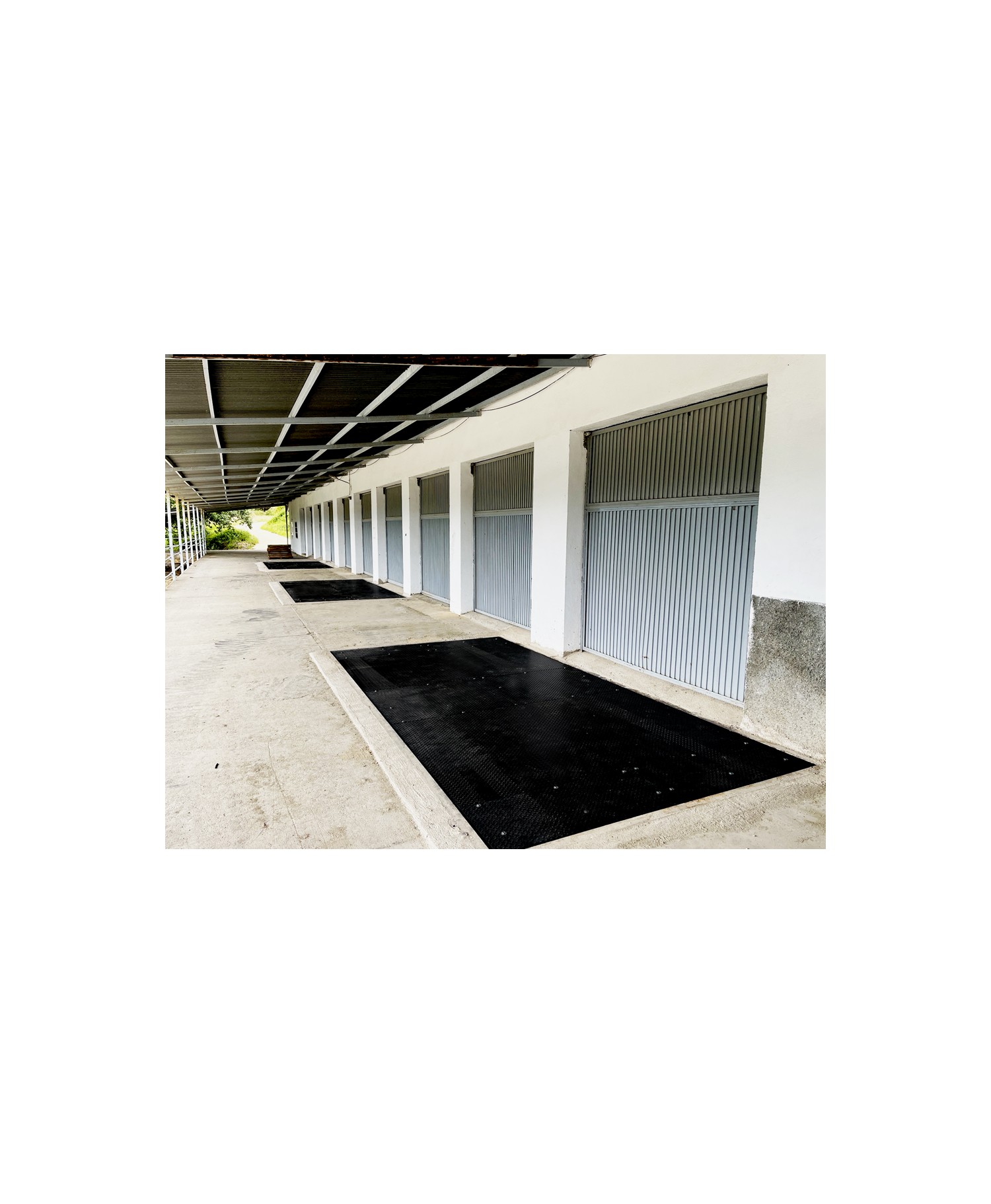

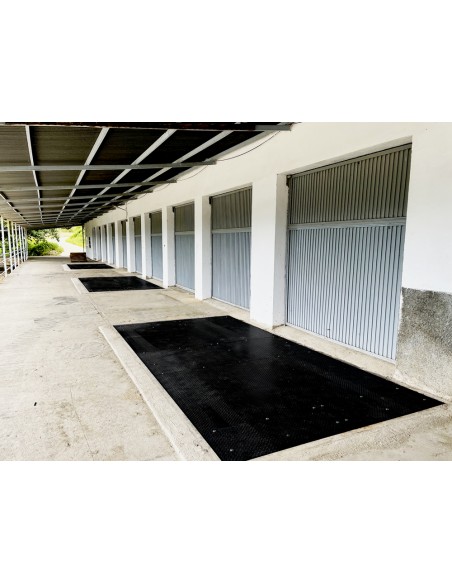

✓ Posibilidad de colocar la báscula tanto sobresuelo como empotrada.
✓ Incorpora tubo de paso de cables para protegerlos en su recorrido.
✓ Ancho de 2.47m que permite el transporte en vehículos estándar sin necesidad de transportes especiales.
✓ Certificada de acuerdo a la normativa europea con el número T11160.
Funcionamiento y características:
✓ Soportada por células modelo SQB y apoyada en el suelo mediante pies pivotantes.
✓ Los pies pivotantes permiten absorber deformaciones propias del terreno y del proceso de pesaje.

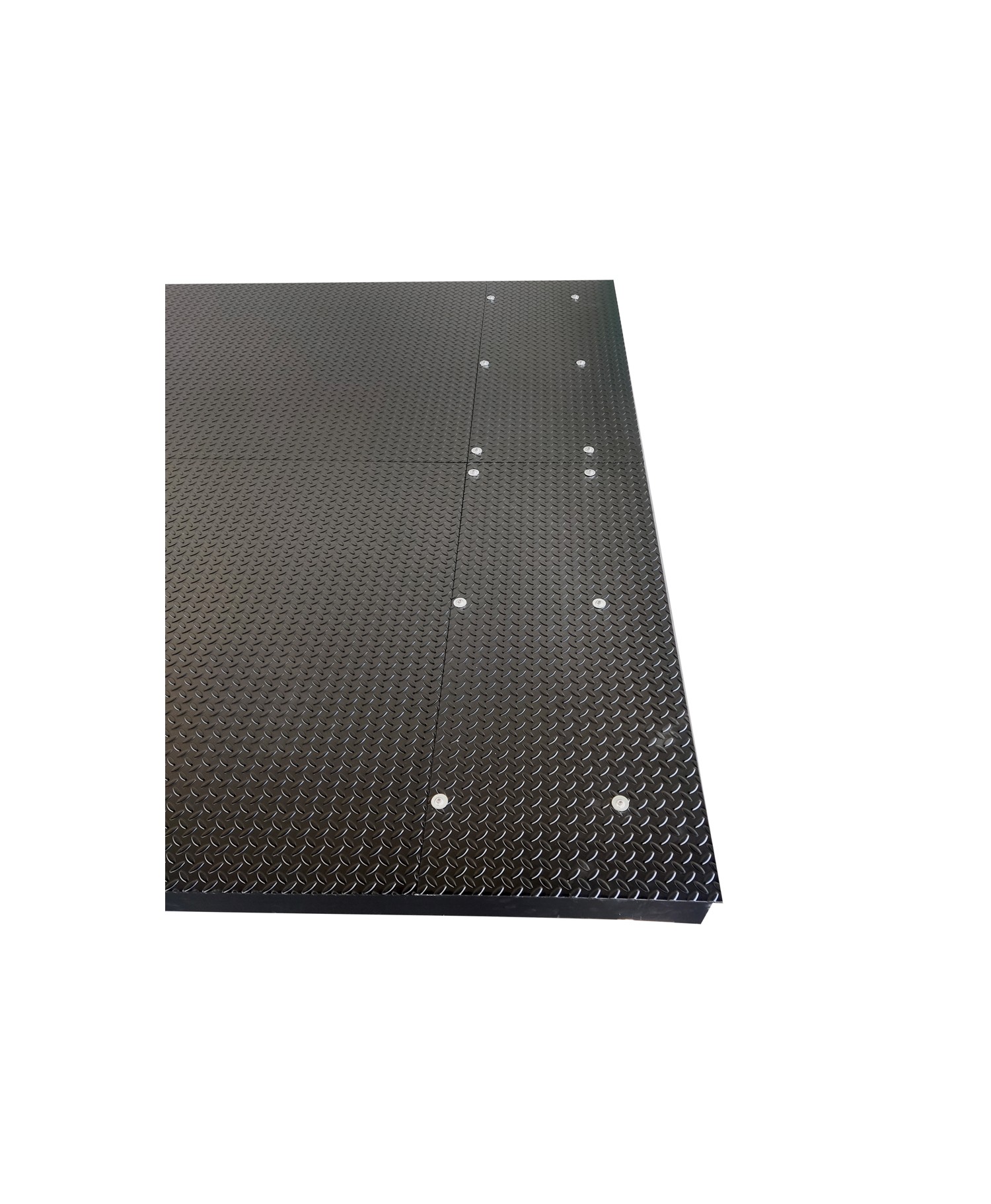

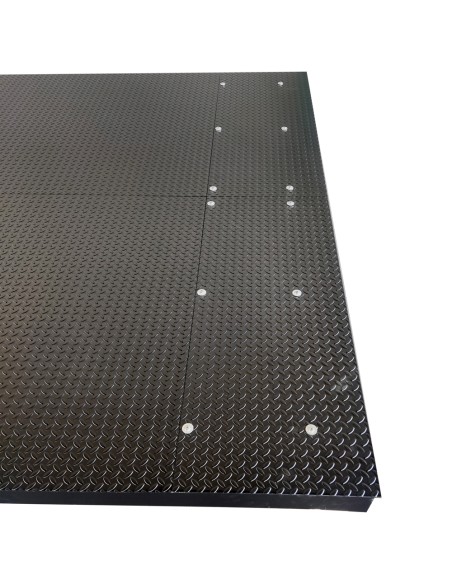

✓ Superficie de rodadura lagrimada que evita derrapes del vehículo.
✓ Incluye placas de apoyo y posicionamiento de pies pivotantes.
✓ La obtención de señal única de peso se logra por la conexión en paralelo de todas las células de la báscula en una caja de conexiones con protección IP 67.
✓ La caja de conexiones está equipada con elementos pasivos para ajuste de sensibilidades.
✓ Es necesaria la instalación de una toma de tierra según las instrucciones M.I. BT039, que debe ser la misma conectada en el visor.

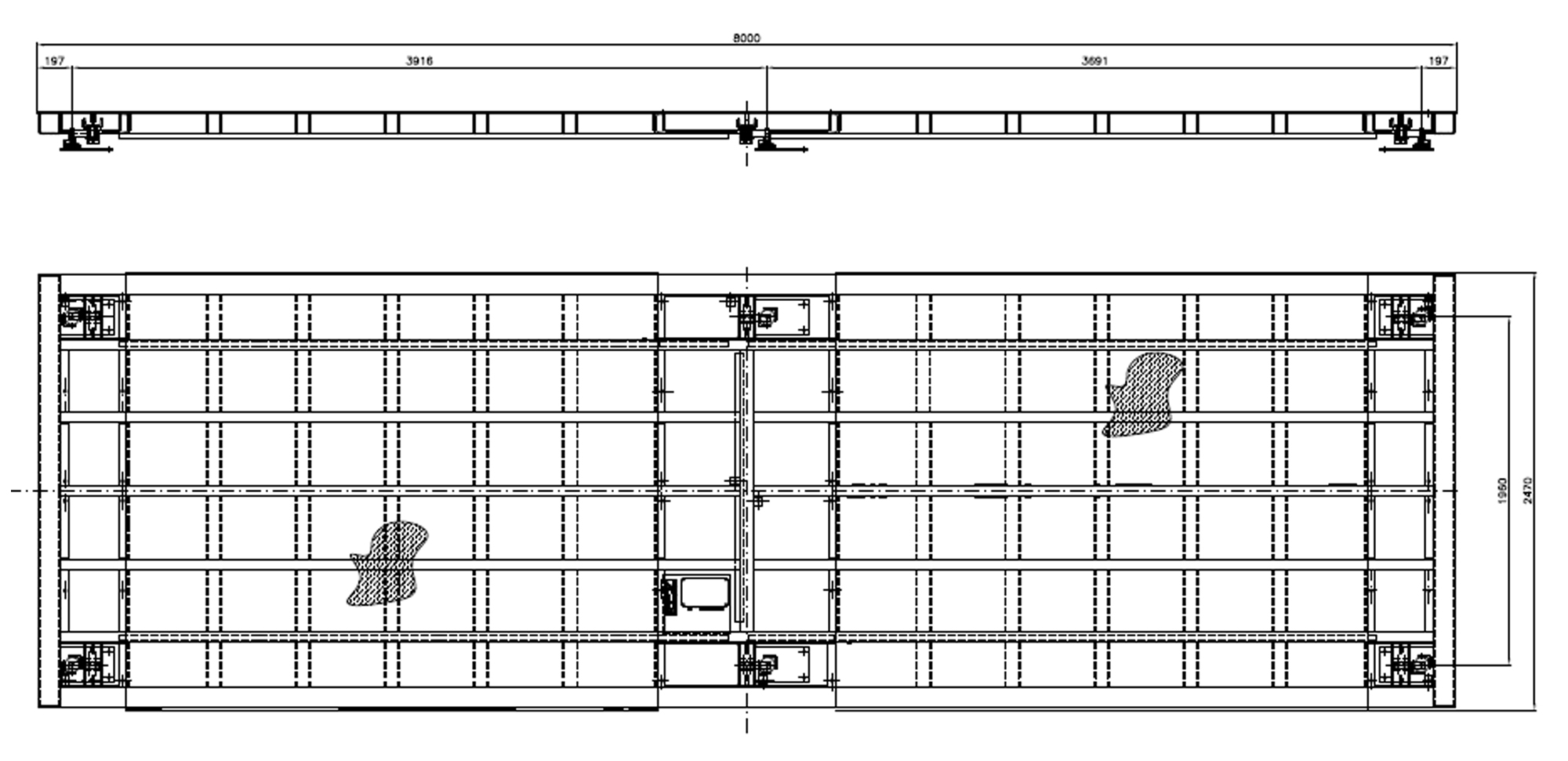

Planos dimensionales
Datos Técnicos
Células de carga
Modelo SQB.
✓ Célula de carga con número máximo de 3000 divisiones.
✓ Dispone de galgas extensiométricas encapsuladas.
✓ Cable de conexión con cubierta PVC longitud 5m. Diámetro 6 mm.
✓ Protección IP68.
✓ Cuerpo de acero tratado térmicamente con niquelado químico.
✓ Capacidad: 6 t
Opciones
✓ Rampas metálicas de acceso a modelo sobresuelo con una pendiente máxima de 10%. Cada rampa tiene una dimensión de ancho 1000mm y longitud 2200mm. Con chapa de rodadura lagrimada y orejetas para fijación al suelo.
✓ Se puede instalar en atmósferas explosivas, mediante células cer tificadas EEx ia (Para certificados y características ver ficha técnica de la célula).
Acabado / Pintura
Pintura para las partes metálicas de alto nivel anticorrosivo y color negro. Limpieza y desengrasado de superficies mediante cepillado manual según NBE-EA-95.
Las partes metálicas irán con un acabado mediante pintura de Poliuretano, de 2 componentes, protectora de la corrosión para acero y acero galvanizado, de secado rápido y con alta resistencia mecánica, de color negro RAL 9505 con acabado ligeramente brillante.
Apta para categorías de corrosividad C1, C2 y C3 según la norma EN ISO 12944-2 como sistema de una sola capa con un espesor de película seca de mínimo 80 μm.
Consultar otros acabados.
Certificaciones
Certificada como tipo UE según la normativa EN45501:2016 con el nº T11160 en conjunto con los visores mencionados en dicho certificado.
