Báscula puente BP-SAH
Báscula puente BP-SAH
Báscula puente BP-SAH (12x3)
Báscula puente BP-SAH (12x3)

Báscula puente BP-SAH (12x3)

0170934000
Descripción:

Báscula puente BP-SAH de módulos acoplables sobresuelo o empotrado de hasta 26 metros. Módulos mixtos metálico y hormigón, con hormigón ya vertido desde fábrica. Obra civil económica

Capacidad
Opción / Medida


Báscula puente SAH

BP-SAH

La Báscula Puente Industrial BP-SAH combina eficiencia y versatilidad. Con un diseño modular y materiales de alta calidad, garantiza un rendimiento óptimo.

La BP-SAH ofrece una ventaja significativa gracias a su diseño modular de módulos mixtos metálicos y de hormigón, ya vertidos en fábrica. Esta característica elimina las esperas, permitiendo a los usuarios comenzar a trabajar de inmediato, maximizando así la eficiencia del proceso.

La flexibilidad y adaptabilidad son otras cualidades destacadas de esta báscula. Además, su diseño

sobresuelo o empotrado y su ancho estándar basado en semimódulos de 1.5 metros simplifican el transporte y la instalación, garantizando una logística fluida y eficiente.

Su superficie de hormigón y características de seguridad la hacen esencial en aplicaciones industriales diversas.

GENERALIDADES

Optimización del tiempo. La báscula puente industrial BP-SAH de módulos mixtos metálicos y de hormigón ya vertido en fábrica, diseñados para la máxima eficiencia y rendimiento desde el primer momento, ya que eliminan las esperas típicas de vertido y fraguado, permitiendo comenzar a trabajar de inmediato.

Flexibilidad y adaptabilidad. Módulos acoplables unidos mediante tornillería a estructuras transversales, donde van ubicadas las células de carga, para formar plataformas versátiles de 6, 8, 10, 12, 14, 16, 18, 20, 22, 24 y 26 metros de longitud, con la posibilidad de adaptar otras longitudes según las necesidades específicas. Tanto para el montaje sobresuelo como en el empotrado, cada módulo tiene un ancho estándar de 1.5 metros, lo que simplifica y reduce los costes de transporte. La descarga puede hacerse tanto con grúa como con carretillas elevadoras de gran capacidad: hemos pensado en cada detalle para hacer que la logística sea fluida y eficiente.

Diseño vanguardista y seguro. Nuestros puentes se diseñan utilizando programas de cálculo de estructuras de última generación, combinando perfiles laminados en caliente (tipo IPE, S275JR), armado (B500S) y hormigón de alta calidad (H-300). Esto nos permite alcanzar una altura total de sólo ~240 mm, logrando una altura de rodadura de ~290 mm y una robustez acorde con las exigencias estructurales del hormigón y metrológicas de nuestras células, cumpliendo la norma DIN 8119 para vehículos de carretera.

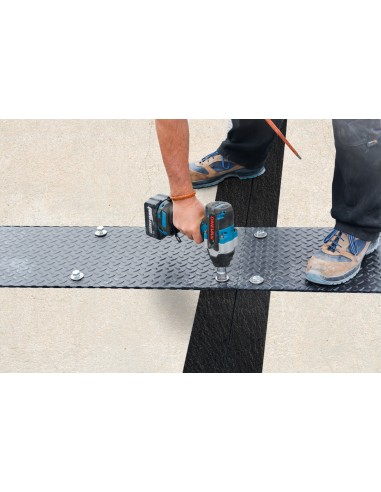

Accesibilidad y mantenimiento. Hemos simplificado el montaje y el acceso a las células de carga y otros elementos desde la parte superior de la báscula, colocadas en unas estructuras transversales: “cajones”.

Las células de carga son de doble pivote con soporte sufridera y protegido con un guardapolvo, evitando aún más el contacto de polvo, barro, etc.

Estructura. La superficie de rodadura es en hormigón, lo que evita derrapar y mantiene una mayor resistencia al desgaste. La báscula dispone de topes longitudinales y transversales regulables en los extremos. La estructura está diseñada con tubos para canalizar los cables, evitando cables sin protección. Además, ofrecemos una obra civil robusta y rentable, dependiendo de la resistencia del suelo de instalación, gracias al reducido peso muerto de nuestro sistema. En situaciones específicas, podemos proporcionar un conjunto de placas metálicas que pueden eliminar la necesidad de obra civil.

Planos dimensionales

Datos Técnicos

Opciones

✓ Placas sustitución obra civil -Montaje de células en fábrica

✓ Rampas metálicas -Diferentes medidas de ancho con registros centrales (consultar)

✓ Guía visual lateral

✓ Acabados y protección super ficial específicos, galvanizado.

✓ Instalación en atmósferas explosivas mediante células y componentes certificados EEX ia (ver ficha técnica de los componentes)

Acabado / Pintura

Pintura para las partes metálicas de alto nivel anticorrosivo y color negro. Limpieza y desengrasado de superficies mediante cepillado manual según NBE-EA-95.

Las partes metálicas irán con un acabado mediante pintura de Poliuretano, de 2 componentes, protectora de la corrosión para acero y acero galvanizado, de secado rápido y con alta resistencia mecánica, de color negro RAL 9505 con acabado ligeramente brillante.

Apta para categorías de corrosividad C1, C2 y C3 según la norma EN ISO 12944-2 como sistema de una sola capa con un espesor de película seca de mínimo 80 μm.

Consultar otros acabados.

Células de carga

Modelo CPC en su instalación estándar.

CARACTERÍSTICAS CPC:

✓ Célula de carga, con galgas extensiométricas encapsuladas.

✓ Cierre por soldadura láser asegurando un IP68.

✓ Capacidad: 10t, 20t, 30t, 40t, 50t.

✓ El cuerpo metálico de la célula es de acero especial con protección de acero inoxidable con carcasa inoxidable AISI 304.

✓ Protección interna eficaz contra las fuertes corrientes inducidas por los rayos.

✓ Diseño pensado para no utilizar tornillos en el montaje, asegura rapidez y evita errores de fijación.

✓ Longitud cable conexión y cable de masa a visor:15 m. Diámetro 5 mm.

✓ Peso neto: 5700 g.

✓ Todas las células se suministran con el cable protegido con malla metálica anti roedores.
