Báscula puente BP-CR360 12x3 60t/20kg

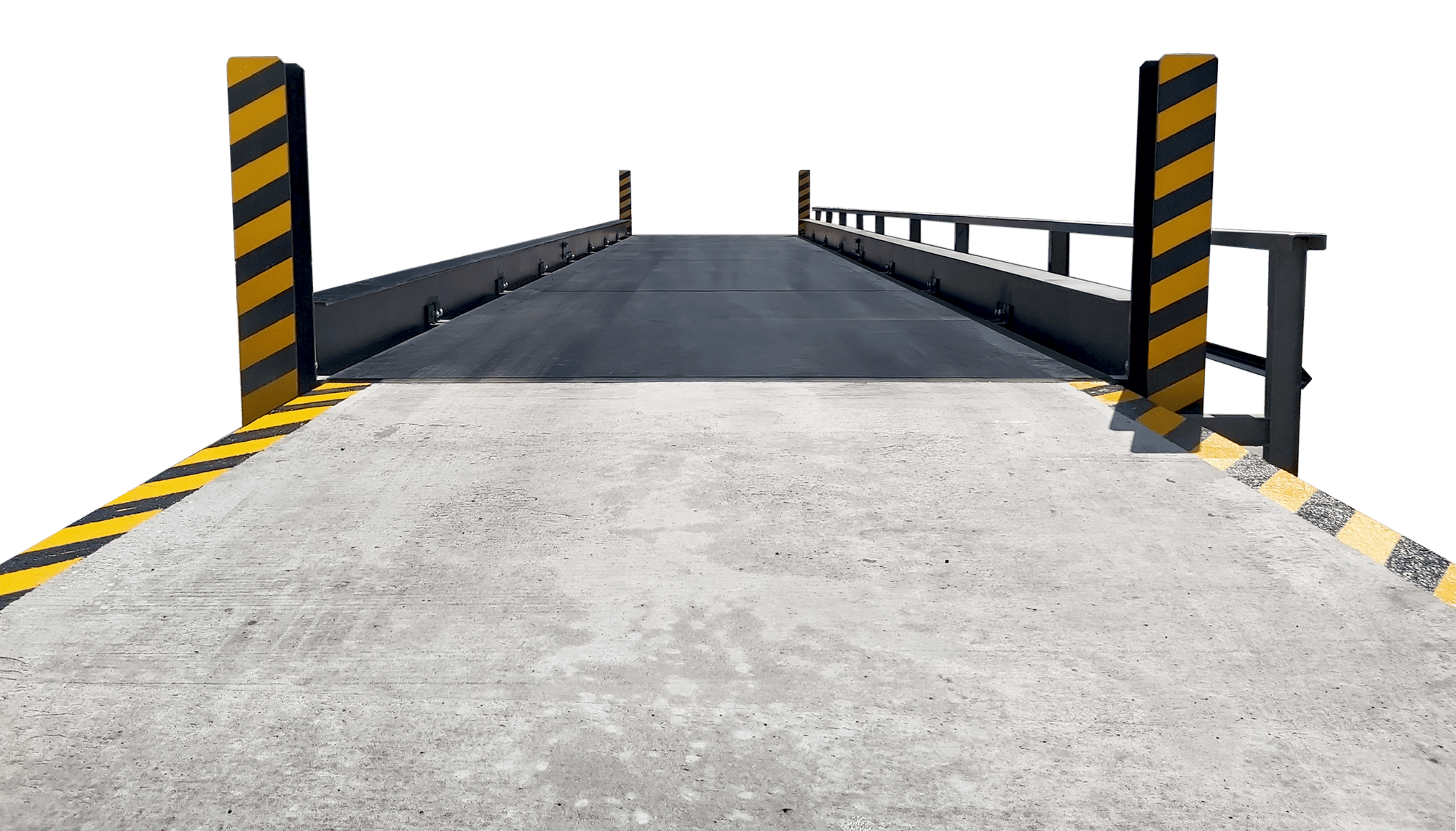

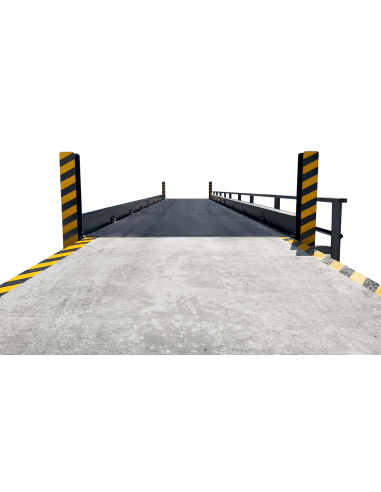

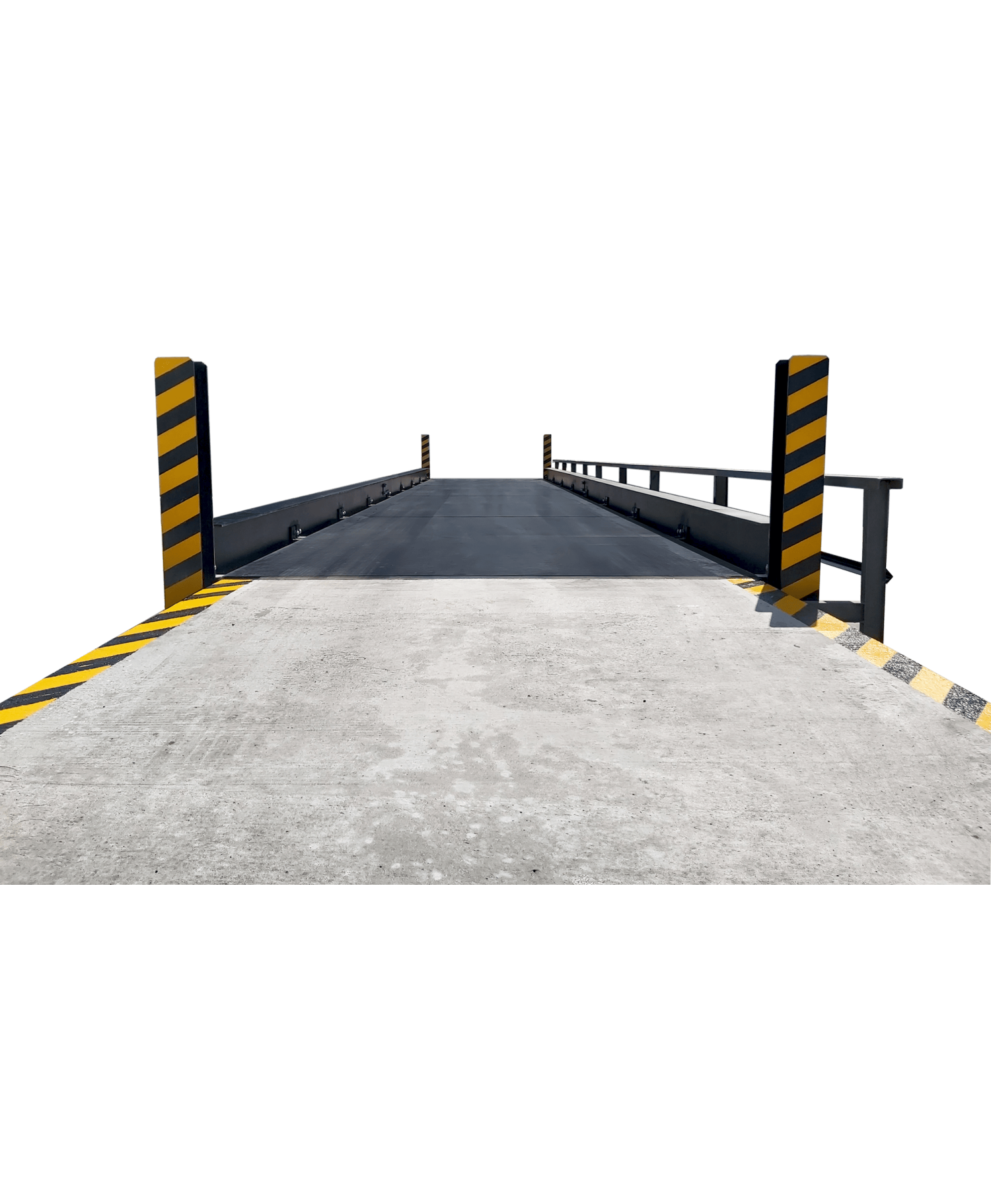

Báscula puente metálica BP-CR360 sobresuelo, diseñada para uso intensivo de vehículos de gran tonelaje.
Medidas útiles: 12x3m, 14x3m, 16x3m, 18x3m, (Ver ficha técnica)
Capacidades: 45t/20kg - 60t/20kg
Báscula puente
BP-CR 360
Nuestra báscula puente BP-CR360 metálica sobresuelo es la solución ideal para pesaje intensivo de vehículos de gran tonelaje.
Con un diseño inteligente y características avanzadas, garantiza una instalación rápida y sencilla. Los 4 largueros y módulos centrales que componen la báscula se unen en destino mediante tornillería, para permitir un transporte estándar
Cumple con las regulaciones metrológicas y soporta velocidades de acceso.
La báscula incluye topes regulables, placas de anclaje, canalizaciones para cables y conexiones en la caja suma.
Para mayor seguridad, se recomienda una toma de tierra según la normativa de Baja Tensión ITC-CT-18.
Ideal para áreas de alto tráfico.
GENERALIDADES
Está compuesta por 4 largueros laterales IPE 360 y módulos centrales a unir en destino mediante tornillería, para permitir un transporte estándar.
La báscula cumple estrictamente con las regulaciones metrológicas, limitando la velocidad de acceso.

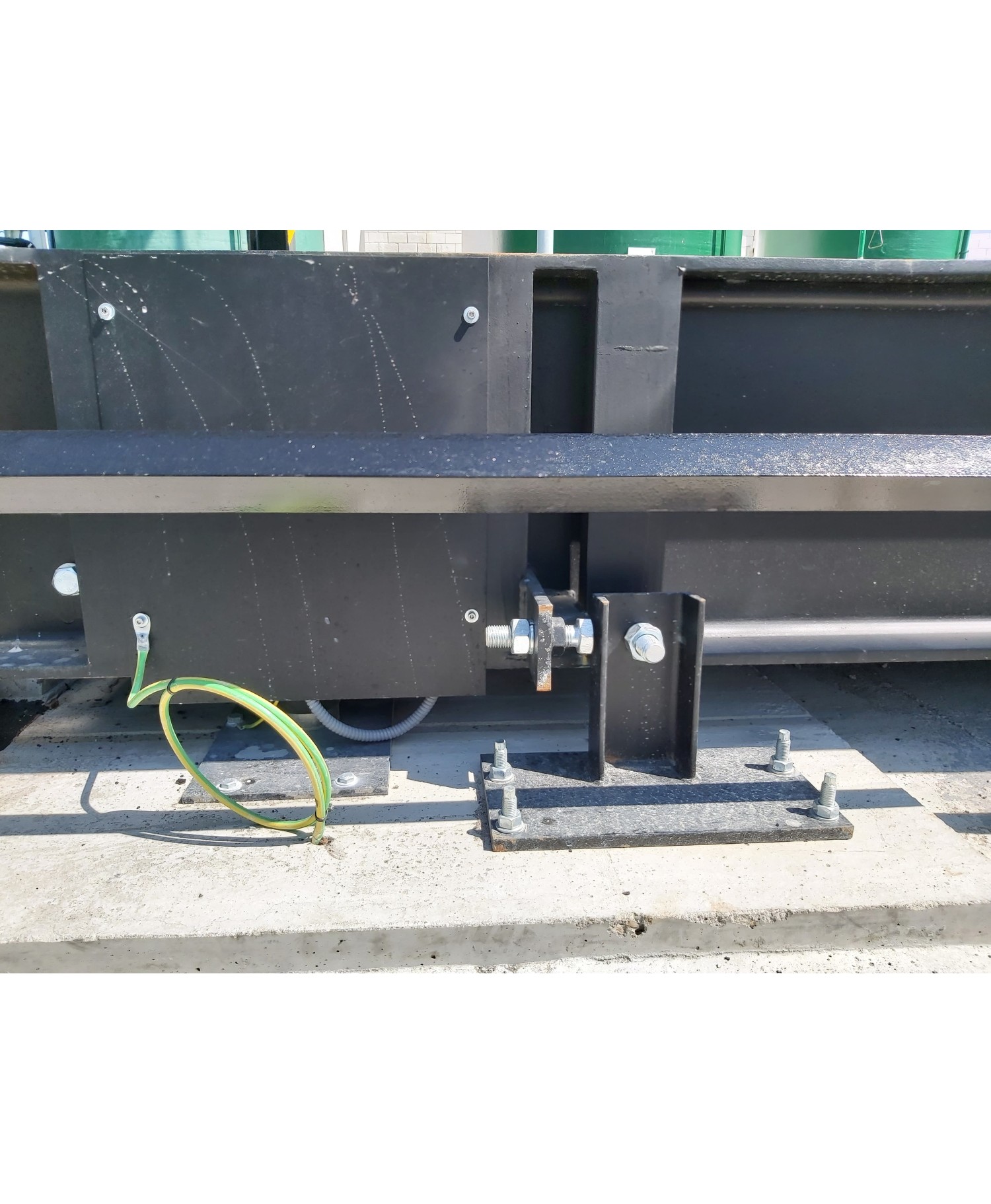

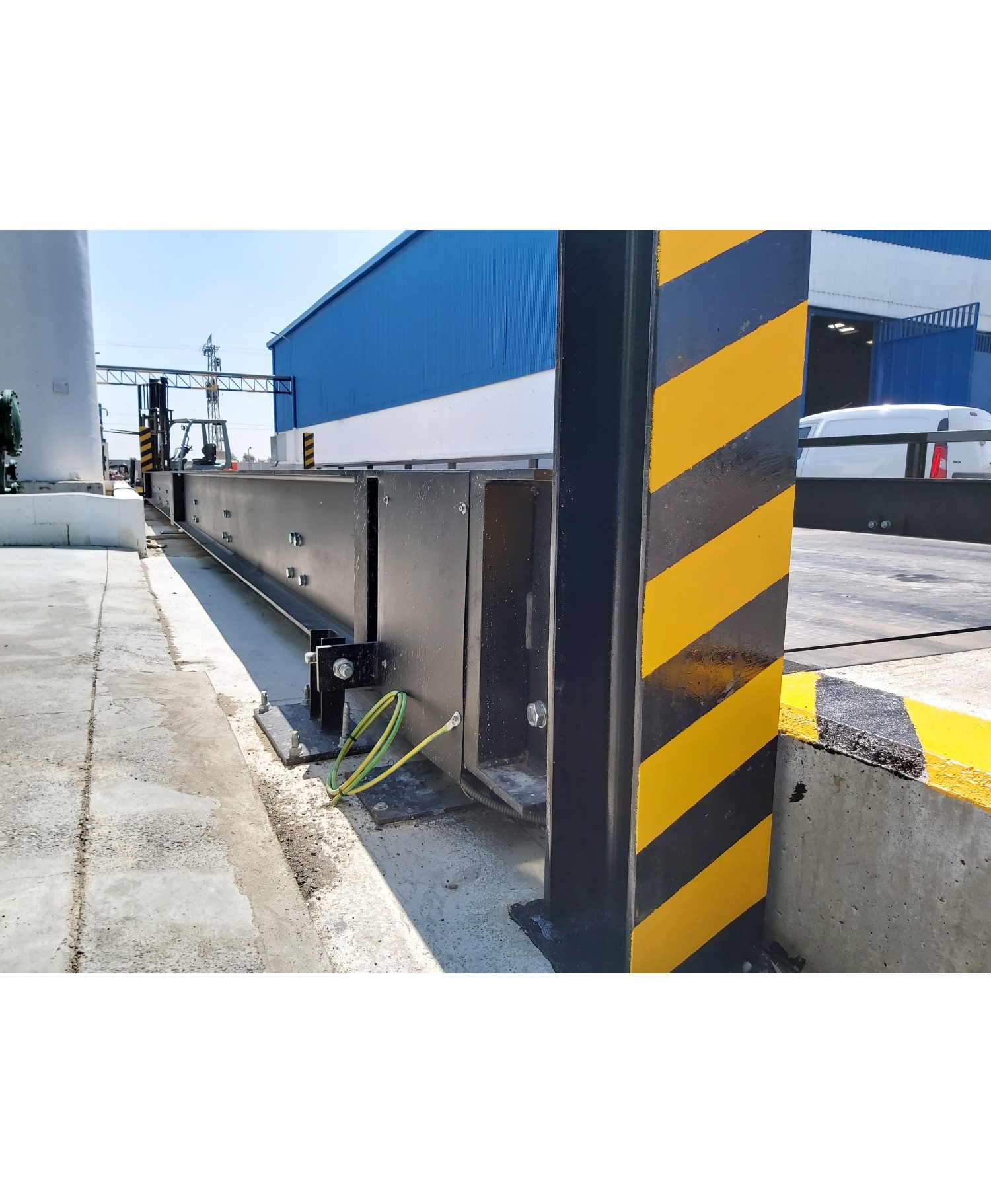

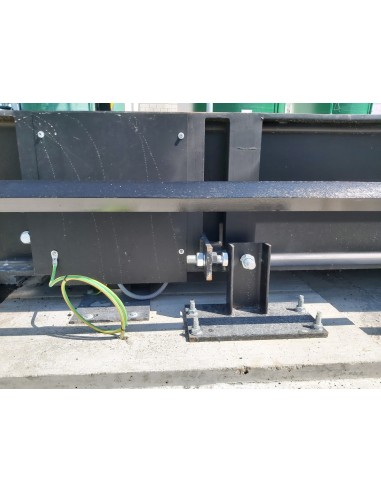

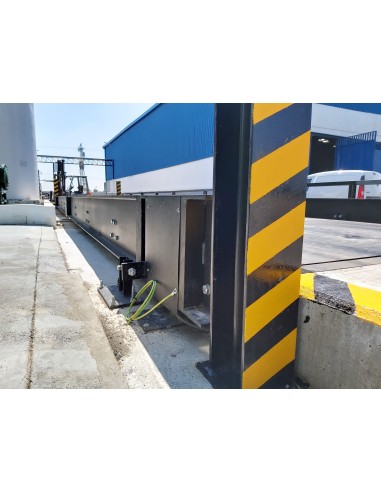

incluyen topes regulables en las cuatro esquinas, placas de anclaje para soportar las células de carga y su fijación a la obra civil. La estructura también cuenta con canalizaciones para los cables de las células de carga, y las conexiones se efectúan en la caja suma ubicada en un lateral de la viga. Para cumplir con las normativas, se requiere una toma de tierra según la normativa de Baja Tensión ITC-CT-18.
La caja suma se caracteriza por su protección contra rayos y hermeticidad con protección IP 67.
En términos de especificaciones, la báscula puente incluye 6 células CPC certificadas, con su cable protegido con una malla metálica anti-roedores y una precisión de clase III (1/3000). Cumple con las normas de metrología OIML y H44, asegurando mediciones precisas y confiables.

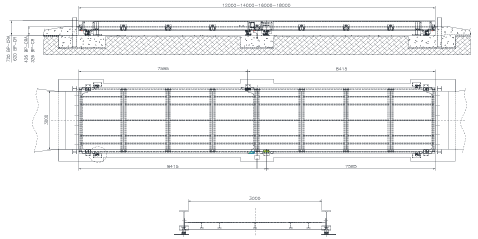

Planos dimensionales
Datos Técnicos
Células de carga
Modelo cpc.
» Célula de carga, con galgas extensiométricas encapsuladas.
» Cierre por soldadura láser asegurando IP67.
» Capacidad: 10t, 20t, 30t, 40t, 50t.
» El cuerpo metálico de la célula es de acero especial con protección de acero
inoxidable con carcasa inoxidable AISI 304.
» Protección interna eficaz contra las corrientes inducidas por rayos.
» Diseño pensado para no utilizar tornillos en el montaje, asegura rapidez y evita errores de fijación.
» Longitud cable 15 m. Diámetro 5 mm.
» Peso neto: 5700 g.
» El cable va protegido con malla metálica anti roedores.
Opciones
» Básculas con células aprobadas según la directiva europea ATEX.
» Cable adicional caja suma a visor
Acabado / Pintura
» Limpieza y desengrasado de superficies mediante cepillado manual según NBE-EA-95.
» Acabado mediante Pintura de Poliuretano, de 2 componentes, protectora de la corrosión para acero y acero galvanizado, de secado rápido y con alta resistencia mecánica, de color negro RAL 9905 con acabado ligeramente brillante.
» Apta para categorías de corrosividad C1, C2 y C3 según la norma EN ISO 12944-2 como sistema de una sola capa con un espesor de película seca de 80 μm mínimo.
» Consultar otro acabado.
Certificaciones
Certificada de acuerdo a la normativa europea nº 11160 en conjunción con los visores mencionados en dicha norma.
Visores Orion, Orion Plus, Cyber Plus.
