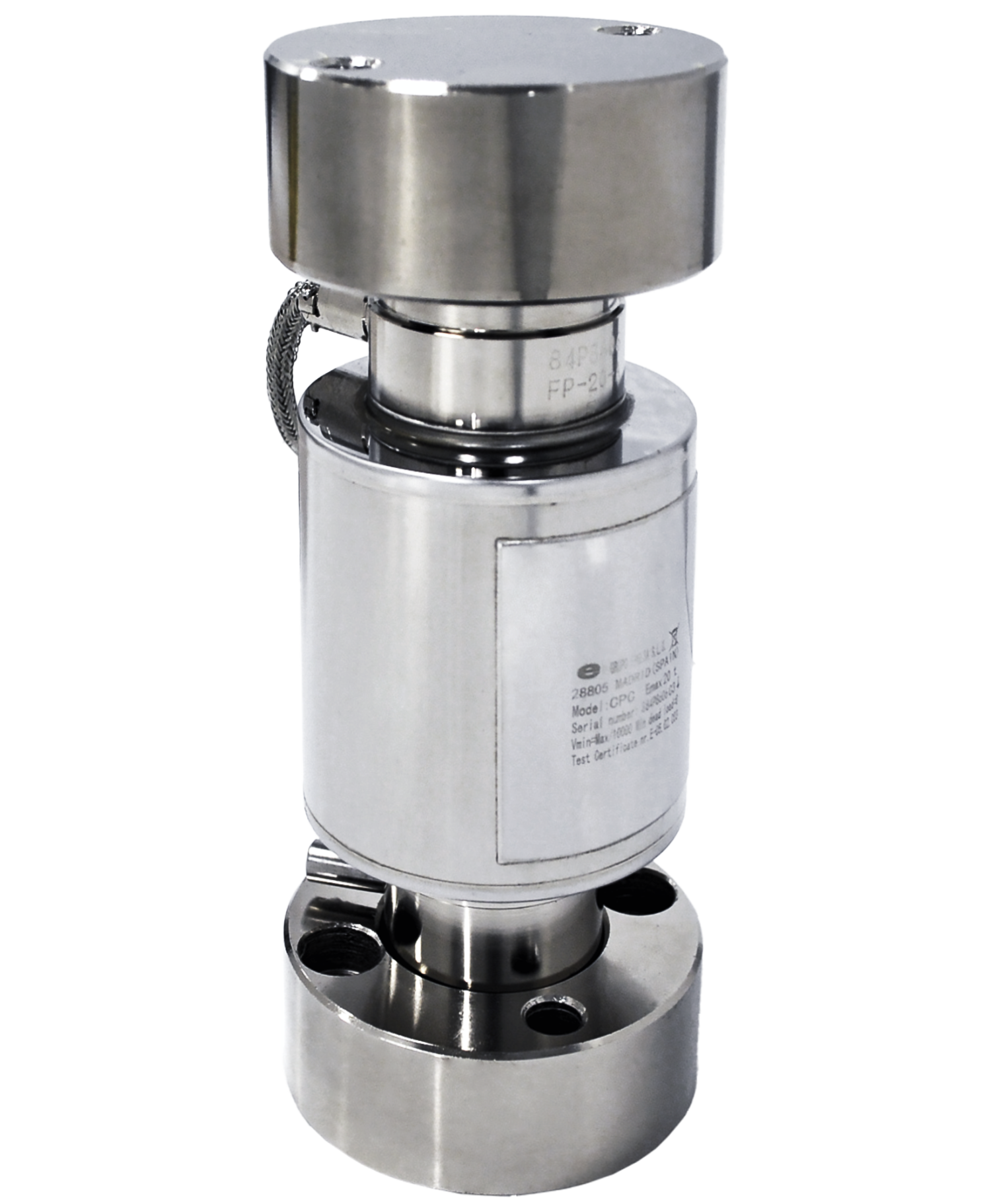

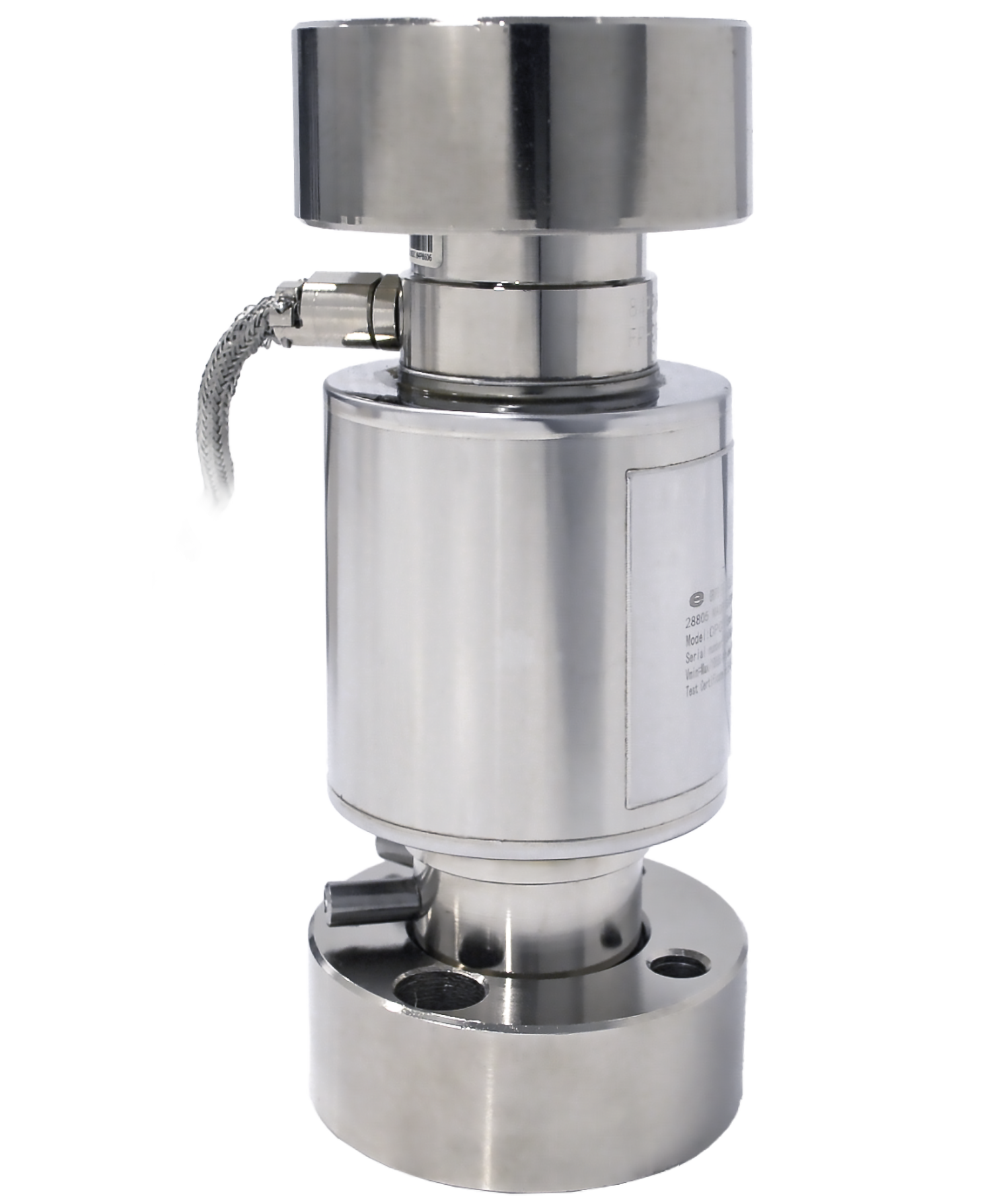

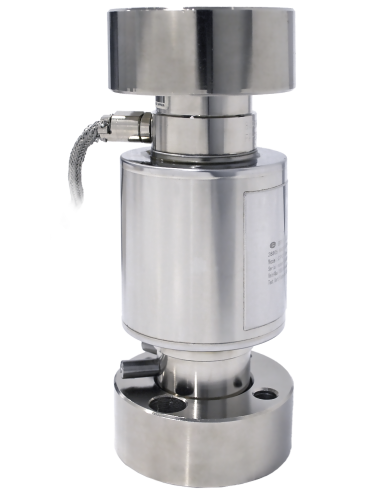

Célula CPC 10 t con accesorios
Célula CPC
CPC 10 T
CPC 20 T
CPC 30 T
CPC 40 T
CPC 50 T
By buying this product you can collect up to
43
loyalty points
.
Your cart will contain total
43
points
that can be converted into a voucher of
8,60 €
.

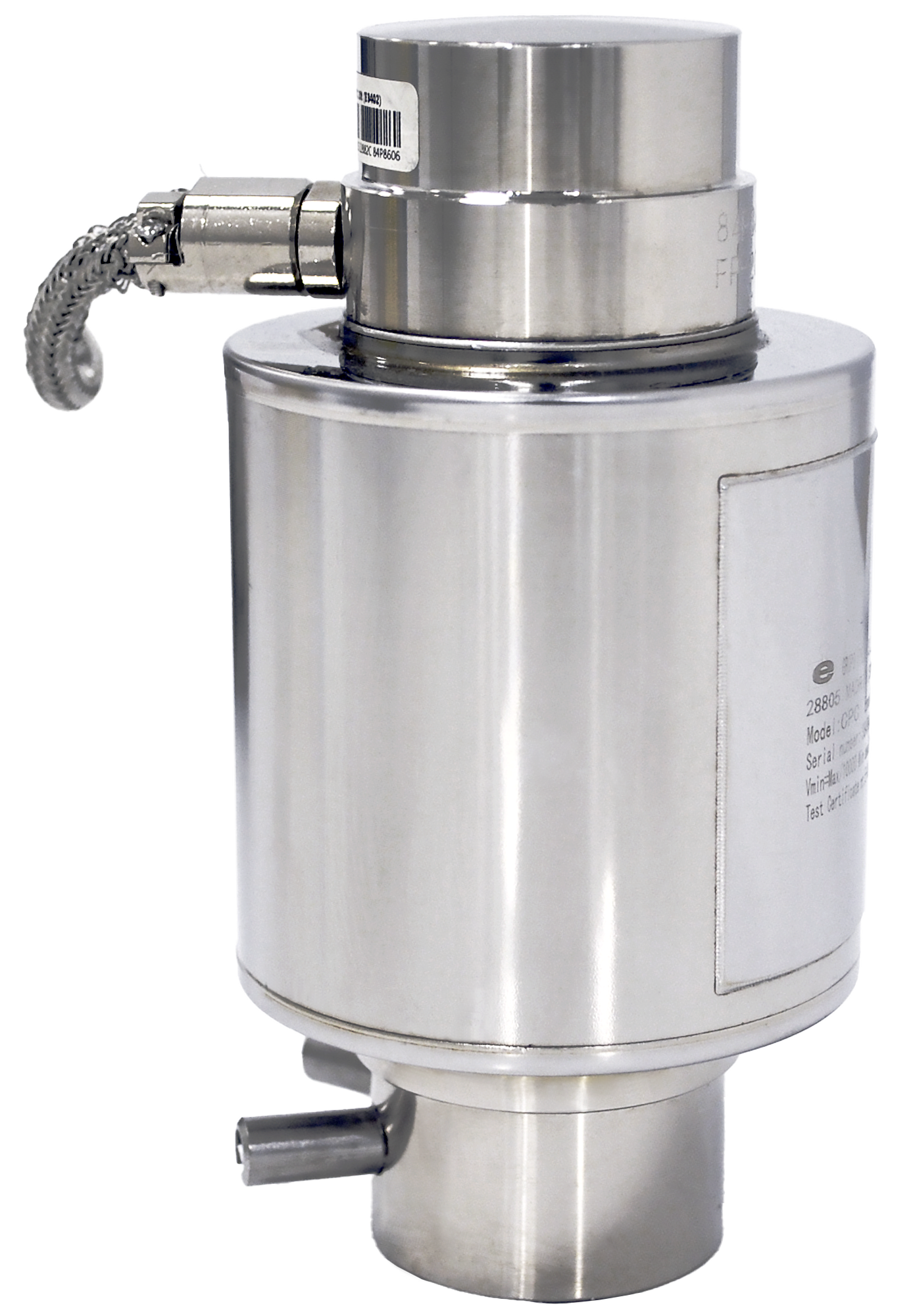

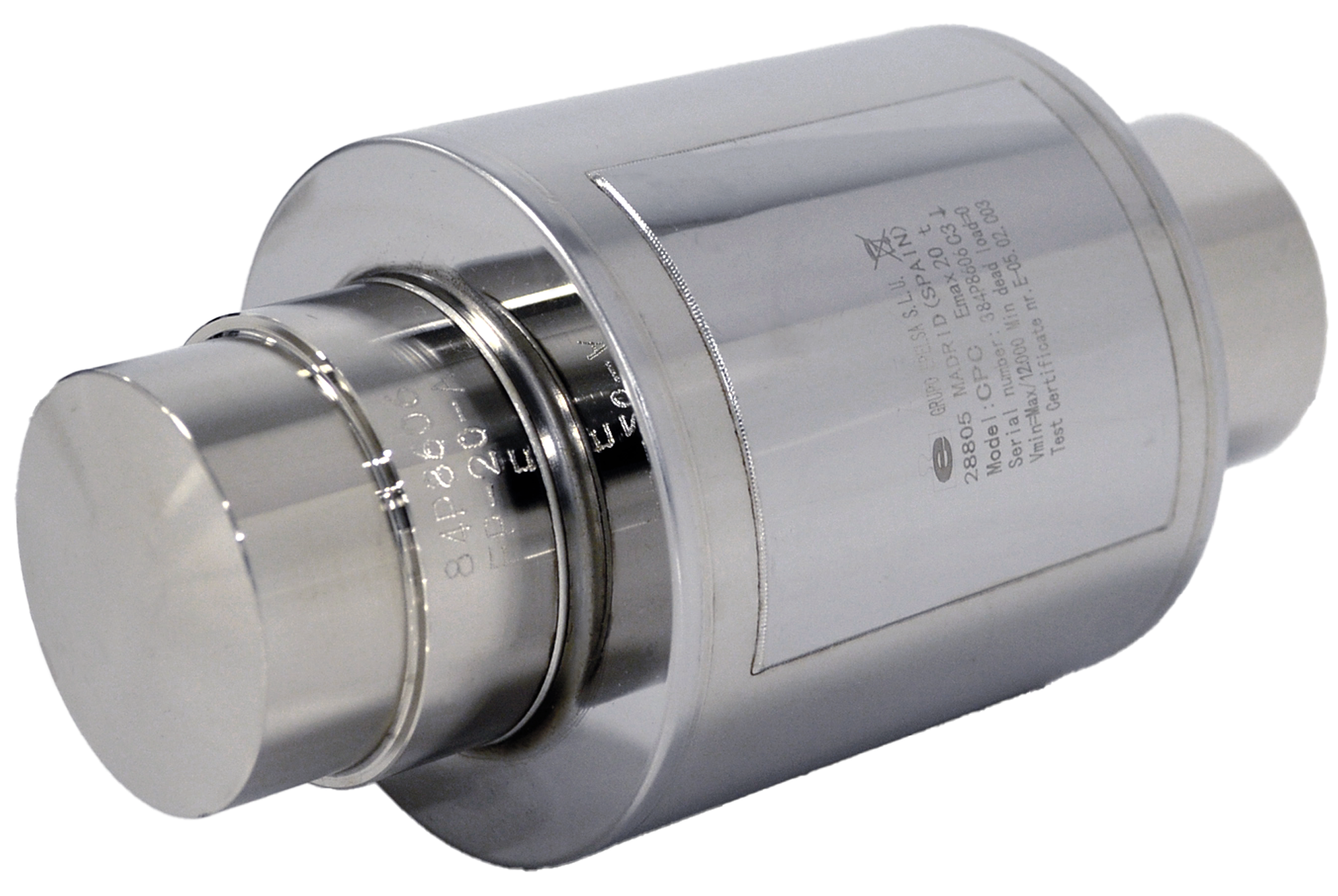

CÉLULA CPC
Célula de Carga
La célula de carga modelo CPC está diseñada con un enfoque especial en su construcción en acero de alta calidad, brindando una excepcional resistencia y durabilidad. Su composición de acero especial, con protección adicional de acero inoxidable, asegura una mayor capacidad para resistir condiciones extremas y ambientes adversos.
La carcasa exterior fabricada con acero inoxidable AISI 304 ofrece una capa de protección extra, lo que la hace altamente resistente a la corrosión y a factores ambientales, garantizando un rendimiento fiable a largo plazo incluso en entornos difíciles.
Además, su clasificación IP68 asegura una protección superior contra la entrada de polvo y agua, lo que la convierte en una opción ideal para aplicaciones donde la limpieza y la resistencia a la humedad son críticas. Esta característica de protección le otorga una fiabilidad adicional en entornos industriales o exteriores donde las condiciones pueden ser complicadas.
La célula de carga CPC ofrece una solución robusta y fiable para aplicaciones de pesaje industrial que requieren resistencia, durabilidad y precisión en condiciones desafiantes.
GENERALIDADES
Célula de carga, con galgas extensiométricas encapsuladas. Cierre por soldadura láser asegurando un IP68.
Capacidad: 10t, 20t, 30t, 40t, 50t.
El cuerpo metálico de la célula es de acero especial con protección de acero inoxidable con carcasa inoxidable AISI 304.
Protección interna eficaz contra las fuertes corrientes inducidas por los rayos.
Diseño pensado para no utilizar tornillos en el montaje, asegura rapidez y evita errores de fijación.
Longitud cable 15 m. Diámetro 5 mm.
Peso neto: 5700 g.
Dimensiones embalaje: 30 x 21,5 x 12,5 cm.
Opción: sin sufrideras ni excéntricas
Opción: Para todas las capacidades se puede suministrar el cable protegido con malla metálica anti roedores.

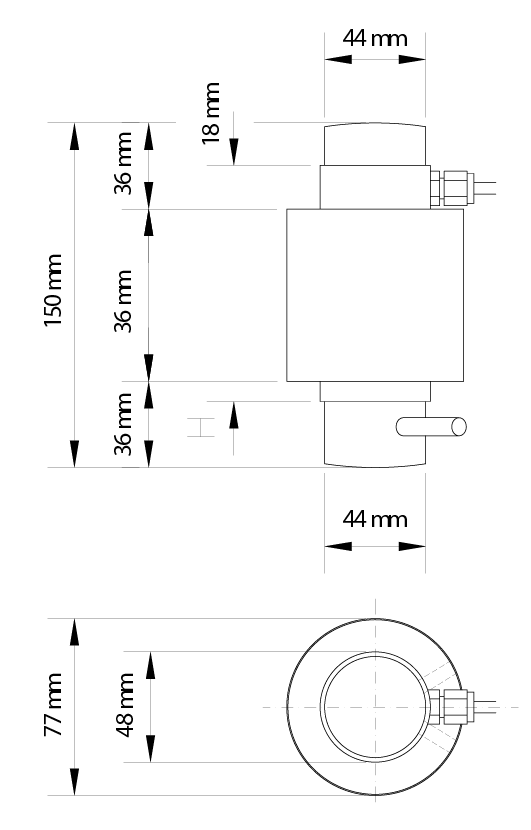

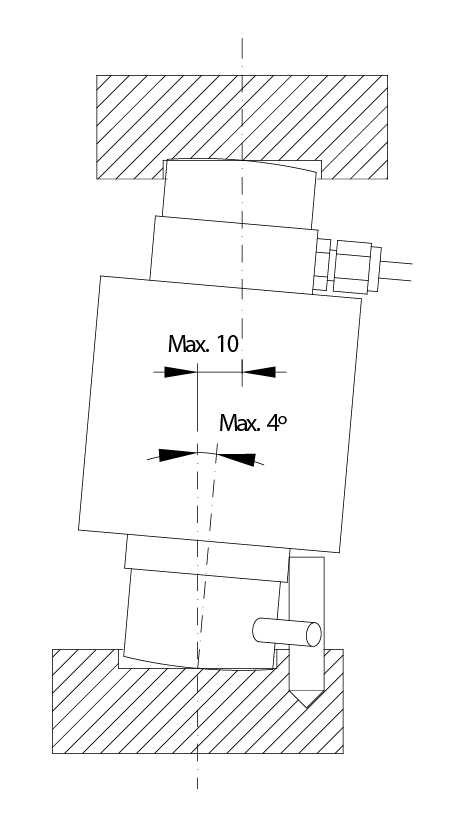

Planos dimensionales
ALIMENTACION CON ALIMENTADOR EXTERNO:
Tensión 5 a 12 V
Consumo 10 W
ALIMENTACIÓN DE CÉLULA
Tensión 5 V
CONVERSIÓN ANALÓGICA/DIGITAL
Resolución hasta 6.000 divisiones
ESTABILIDAD TÉRMICA
Blindaje contra radiofrecuencia y variaciones de tensión (Certificación respecto a EN45501:2015):
-Indicador SOLO PESO o PPI.
-Célula de carga.
Datos Técnicos
Características técnicas
» g=9,80308 m/s2
» Capacidades en kg (E max)
2mV/V sens. +/- 1 ‰
10.000 20.000 30.000 40.000 50.000
» Alimentación recomendada(V) - 10VDC
(Máx.15V DC,AC)
» Impedancia entrada (OHM) 700 + 10%
» Impedancia salida (OHM) 700 + 1%
» Aislamiento (MOHM)>5000 (a 50V)
» Salida sin carga (% Fondo escala) < 1
» Sobrecarga nominal (% Fondo escala) 150
» Sobrecarga límite (% Fondo escala) 300
» Gama de temperaturas
-Compensada (ºC) - 10...+ 40
-Trabajo (ºC) - 20...+ 60
-Almacenamiento (ºC) - 25 ...+ 75
» Nº de divisiones 3000 divisiones
» Capacidades máximas kg 10000 ÷ 50000
» Y=Emáx / Vmin 12.000
» Fluencia en 4 h (% F.E.) < 0.3
» Retorno de cero ½ h (% F.E.) < 0.011
» No linealidad (% F.E.) < 0.02
» Histéresis (% F.E.) < 0.02
» Error combinado (% F.E.) < 0.025
» Repetibilidad (% F.E.) < 0.01
» Coeficiente de temperatura
- Sensibilidad (% F.E./ºC) < 0.0013
- Sin carga (% F.E./ºC) < 0.0014
» Clase OIML C3
Cable de conexión
» Longitud células 15 m Ø 5 mm.
» Constituído por 4 cables de 0,24 mm² cubiertos de teflón, más malla de blindaje aislada del cuerpo de célula y cubierta global de PVC negro.
» El código de colores de estos cables es:
Alimentación (+) rojo.
Alimentación (-) negro.
Salida (+) verde.
Salida (-) blanco.
Malla violeta.

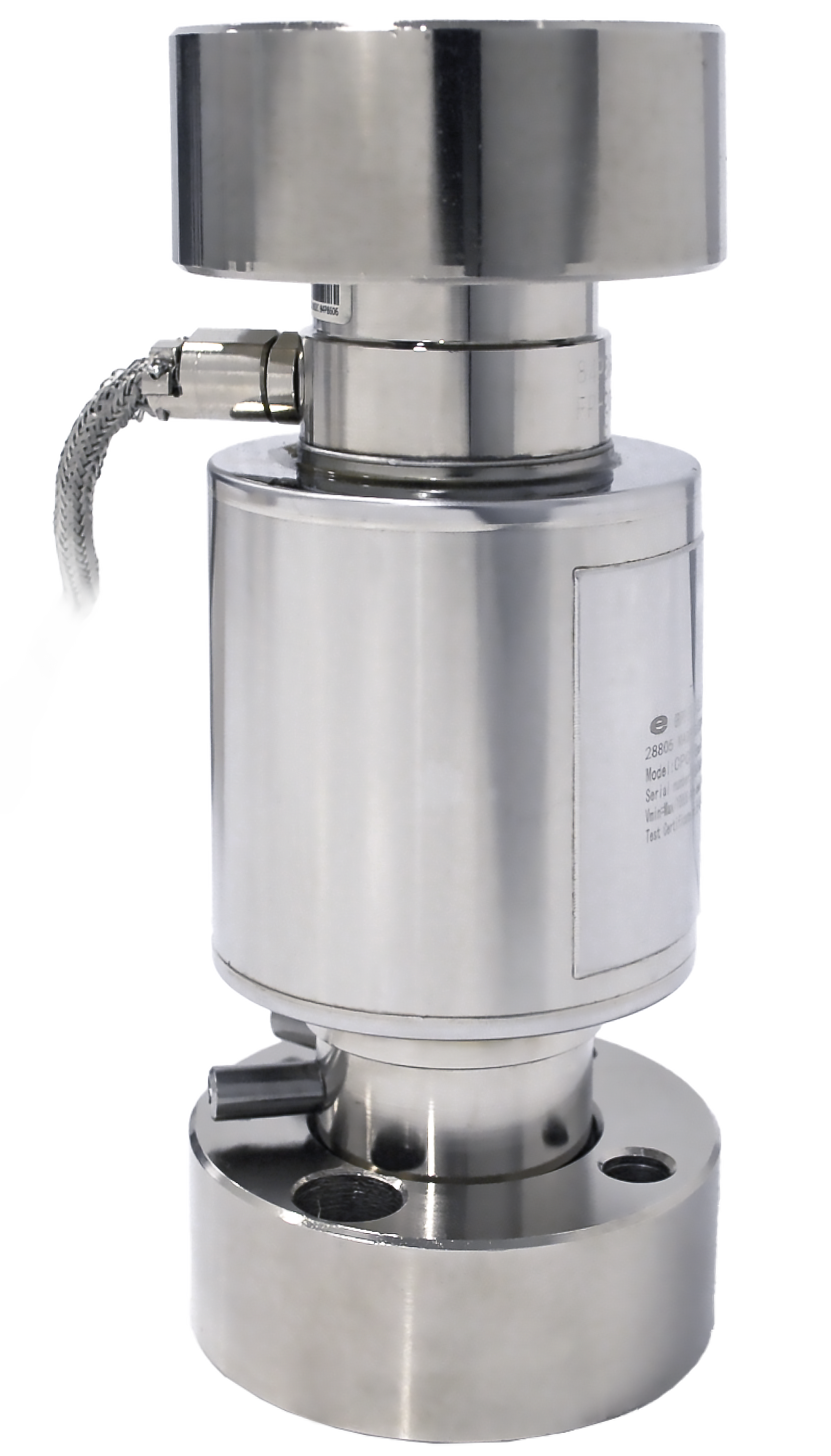

Componentes
» Sufridera superior (1 unidad) (Opcional)
» Sufridera inferior (1 unidad) (Opcional)
» Pivote antigiro (Opcional)
» Célula (1 unidad)
» Excéntricas (3 unidades)
(Opcional). Peso 0,236 kg / ud.
» Fuelle de goma (1 unidad)
» Brida
Certificaciones
» Certificación UE
Certificado de ensayo E-05. 02.C03.
» Opción: ATEX
Certificado de conformidad ATEX LOM 10ATEX2036 para clase II 1GD Ex ia IIC T4.T6, Pi=2,9..0,73 W
Embalaje
» Dimensiones embalaje: 30 x 21,5 x 12,5 cm.
» Peso bruto: 6,10 kg + 0,708 kg = 6,808 kg
Acabado célula: Acero Inoxidable
