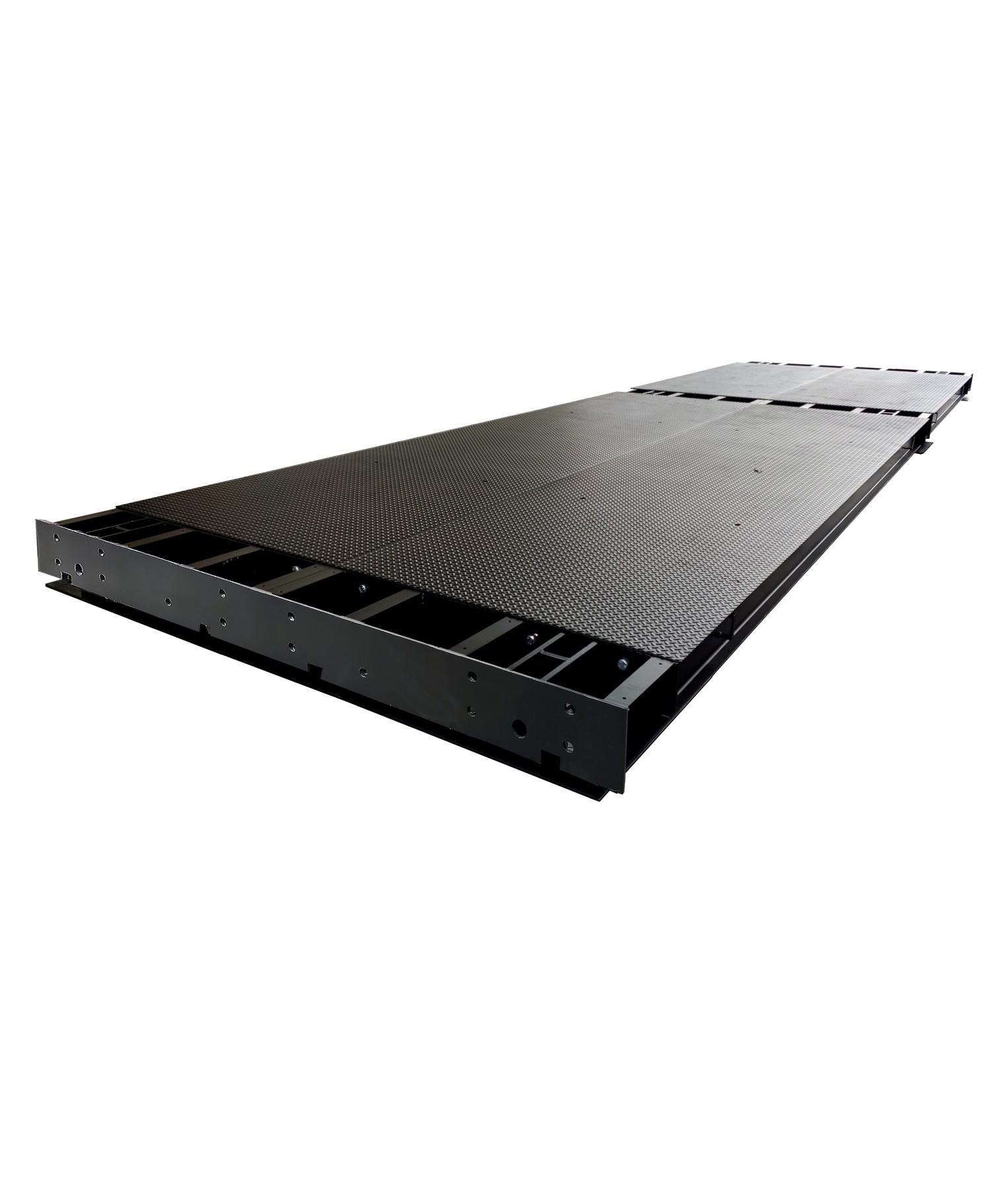

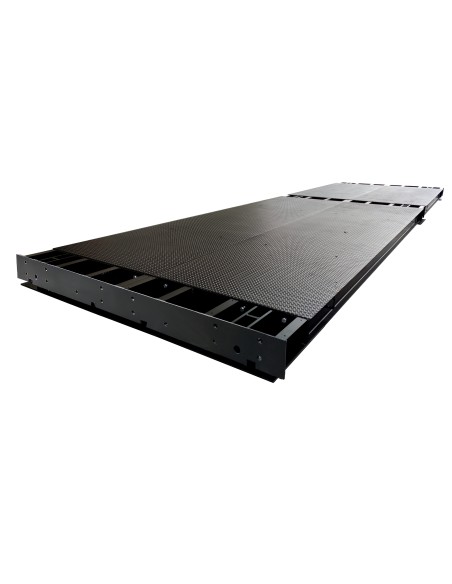

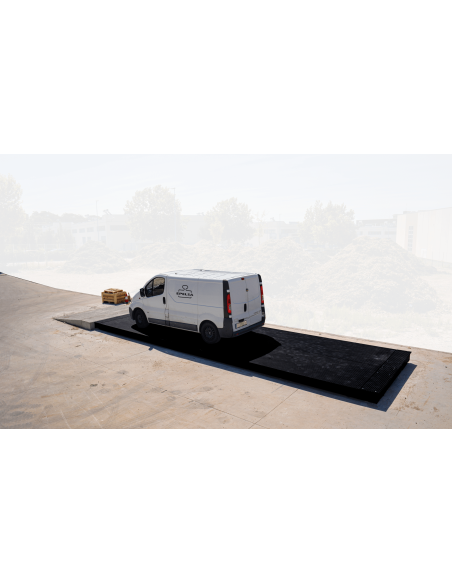

Báscula puente BP-SA (12x3)
Báscula Puente BP-SA diseñada para uso intensivo de vehículos. Montaje rápido e instalación sencilla. Módulos acoplables sobresuelo o empotrado de 4 a 24 metros
· Opción montaje de células en fábrica
· Obra civil económica
· Facilidad de montaje y acceso a células de carga
· Sistema de célula con doble pivote
· Canalización del cableado a través de estructura
· Cableado de las células revestido de malla metálica anti-roedores
· Caja de conexiones hermética (IP 67)
· Certificada según normativa europea
BP-SA
BÁSCULA PUENTE BP-SA MODULABLE
Con un diseño innovador, la báscula BP-SA ofrece una estructura modulable que abarca desde 4 hasta 24 metros, proporcionando la flexibilidad que necesita para adaptarse a cualquier proyecto y entorno donde se desee instalar.
Con un montaje rápido y la opción de montaje de células en fábrica, se logra un ahorro de tiempo y recursos en cada instalación. Además, nuestro sistema de pesaje garantiza una obra civil económica, reduciendo los costos asociados a la construcción de cimientos especiales.

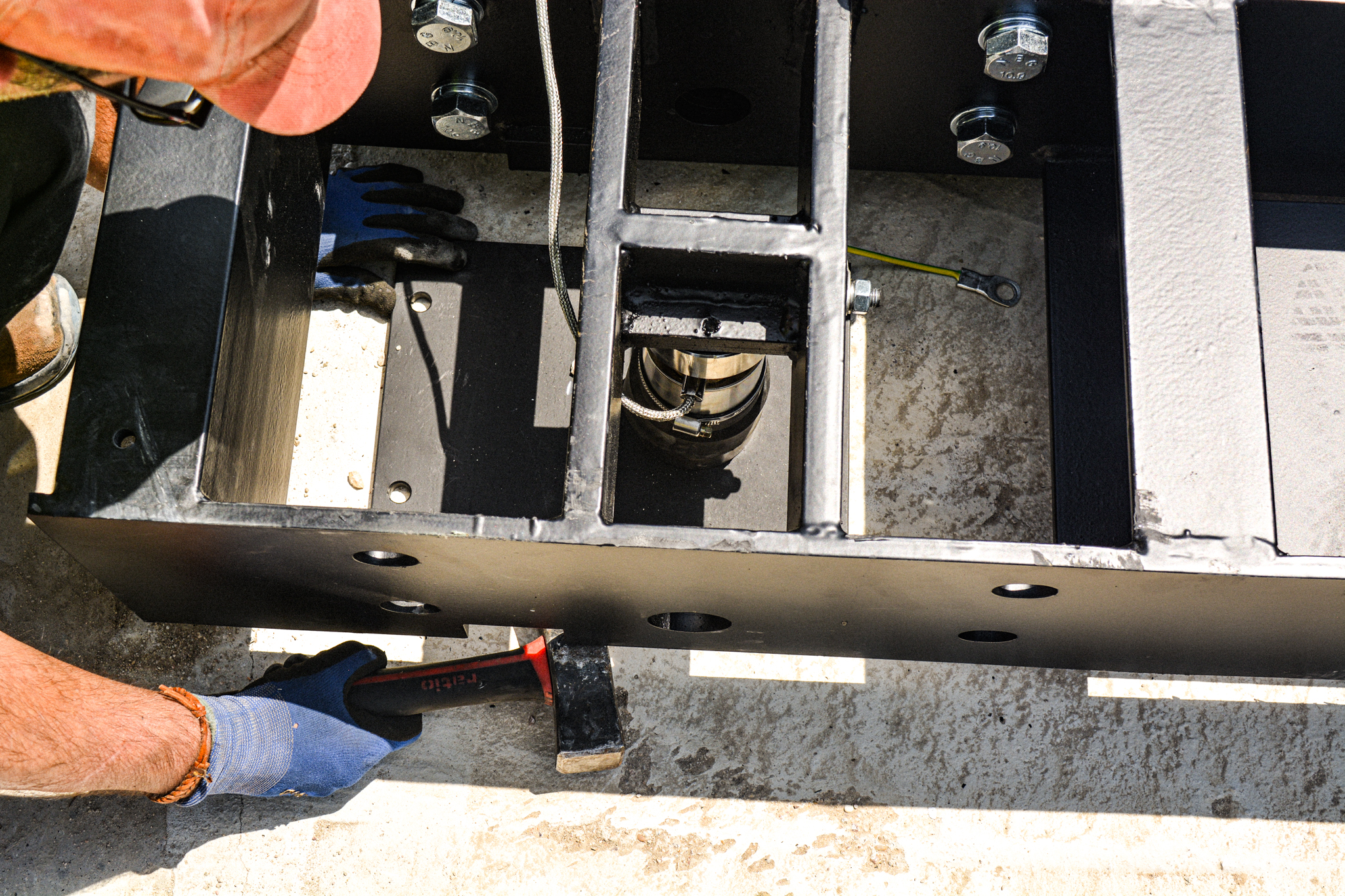

La facilidad de montaje y acceso a las células de carga es una de nuestras principales ventajas, gracias a un sistema de célula con doble pivote que facilita el mantenimiento y la calibración. La canalización del cableado a través de la estructura asegura una instalación ordenada, limpia y segura, ya que además los cableS van revestidos de una malla metálica antiroedores.
GENERALIDADES

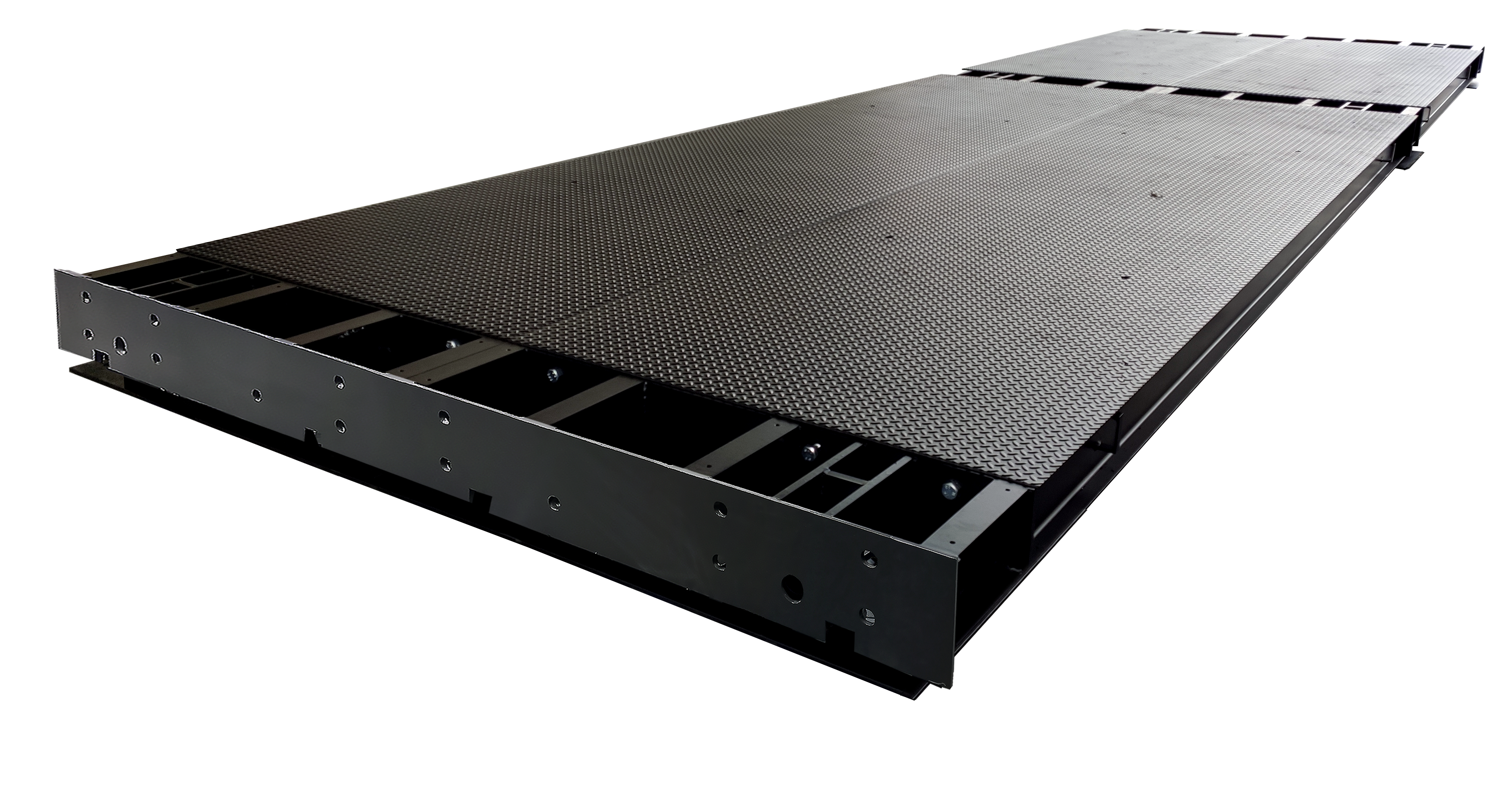

La báscula puente industrial BP-SA es una solución versátil y eficiente para el pesaje de vehículos de gran tonelaje. Los módulos acoplables se ensamblan con estructuras trasversales, creando composiciones de plataformas de 4 a 24 metros de longitud (otras longitudes disponibles).
Puedes elegir entre montaje sobresuelo o empotrado, con módulos de 1.5 metros de ancho que facilitan su transporte.
Diseñada con perfiles laminados en caliente, esta báscula tiene una altura de solo ~290 mm, asegurando robustez y cumplimiento de normas. Certificada según la normativa europea, ofrece un acceso sencillo a las células de carga desde la parte superior, con un sistema de célula de doble pivote y protección contra polvo y barro.
La superficie superior puede ser lagrimada o lisa (según modelo BP-SA / BP-SAR), y cuenta con topes regulables. La estructura incorpora canales para cables, reduciendo riesgos. La obra civil es económica gracias a su peso muerto reducido, y opcionalmente, se suministran placas metálicas para su instalación.
Además, la caja de conexiones hermética (IP 67) garantiza la precisión y la protección contra rayos. El cable de conexión al visor es de 15 metros (otras longitudes disponibles). También es adecuada para atmósferas explosivas con células certificadas EEx ia.
Datos técnicos
OPCIONES
✓ Células montadas desde fábrica
✓ Placas sustitución obra civil
✓ Anchos especiales
✓ Registros en parte central de báscula
✓ Células montadas sobre placas sustitución obra civil
✓ Rampas metálicas: semirampa con ancho 1m, longitud 3m y altura adaptada a báscula
✓ Guía visual lateral
✓ Marco foso
✓ Acabado galvanizado en caliente
✓ Certificación ATEX
✓ Protección superficial específica para ambientes muy agresivos
Certificaciones
Certificada como Tipo UE según la normativa EN45501:2016 con el nº T11160 para conjuntos industriales modelo EPEL-21. Permite la conexión de visores Visores Orion, Orion Plus,
Cyber Plus y ML500, CT-12 V-35 y V-56, Tigris, DZn y DZ y plataformas con células homologadas.
ACABADO/ PINTURA
Acabado metálica pintada con alto poder anticorrosivo: limpieza y desengrasado de superficies mediante cepillado manual según NBE-EA-95.
Acabado mediante pintura de Poliuretano, de 2 componentes, protectora de la corrosión para acero y acero galvanizado, de secado rápido y con alta resistencia mecánica, de color negro RAL 9505 con acabado ligeramente brillante.
Apta para categorías de corrosividad C1, C2 y C3 según la norma EN ISO 12944-2 como sistema de una sola capa con un espesor de película seca de mínimo 80 μm.
Consultar otros acabados.
CÉLULA DE CARGA
Modelo CPC en su instalación estándar.
CARACTERÍSTICAS CPC
✓ Célula de carga, con galgas extensiométricas encapsuladas.
✓ Cierre por soldadura láser asegurando un IP68.
✓ Capacidad: 10t, 20t, 30t, 40t, 50t.
✓ El cuerpo metálico de la célula es de acero especial con protección de acero inoxidable con carcasa inoxidable AISI 304.
✓ Protección interna eficaz contra las fuertes corrientes inducidas por los rayos.
✓ Diseño pensado para no utilizar
tornillos en el montaje, asegura rapidez y evita errores de fijación.
✓ Longitud cable 15 m. Diámetro 5 mm.
✓ Peso neto: 5700 g.
✓ Todas las células se suministra el cable protegido con malla metálica anti roedores.

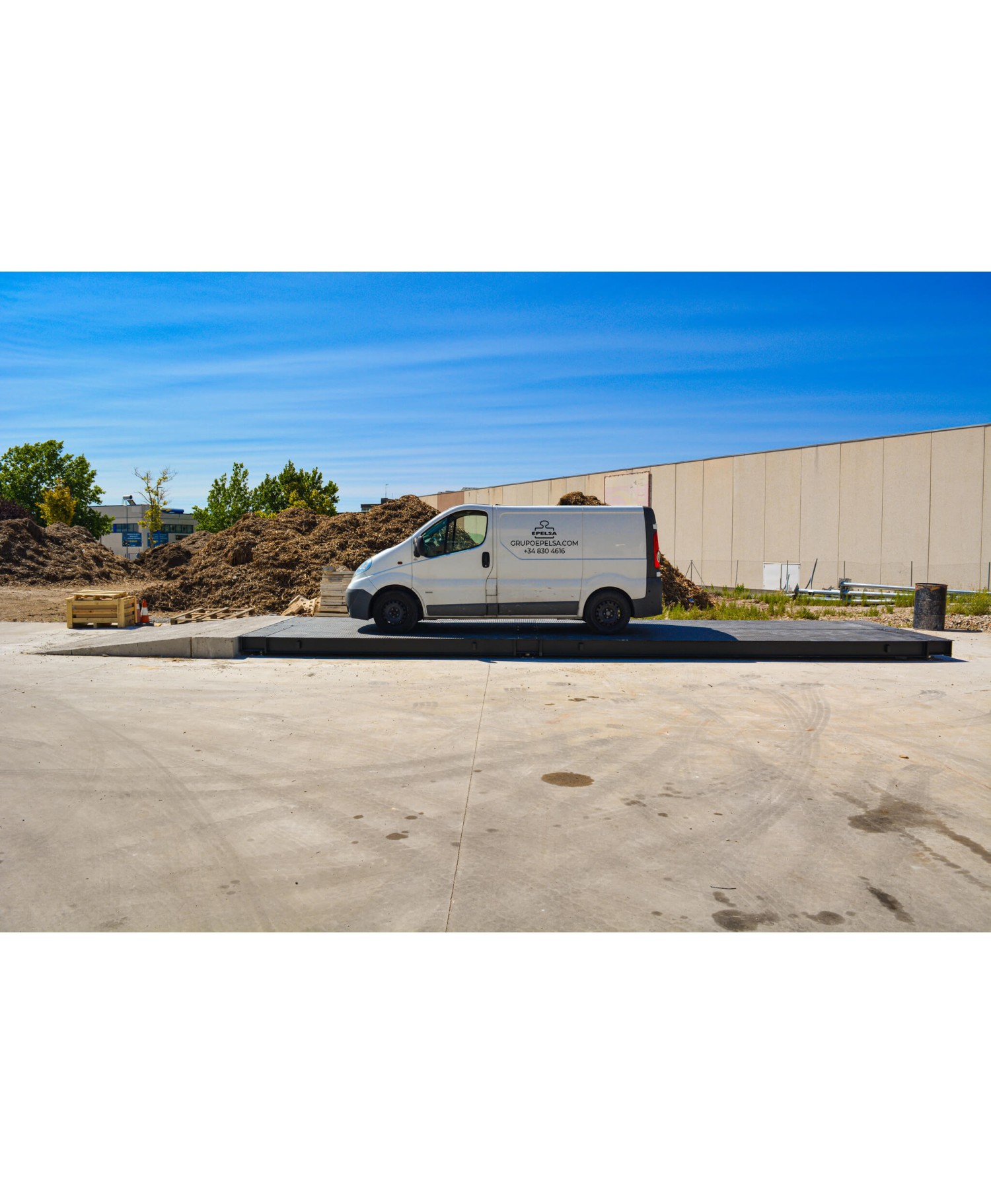

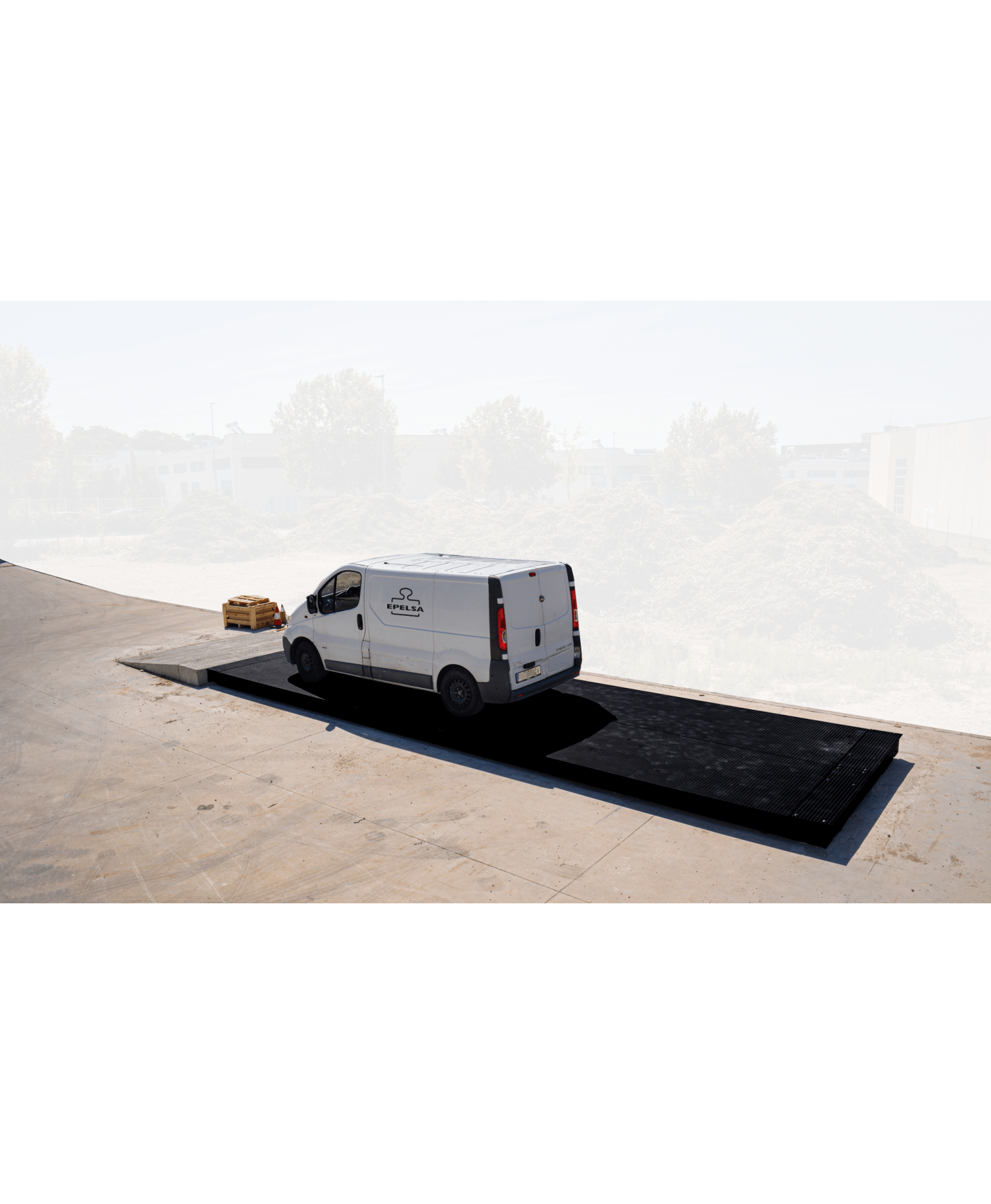

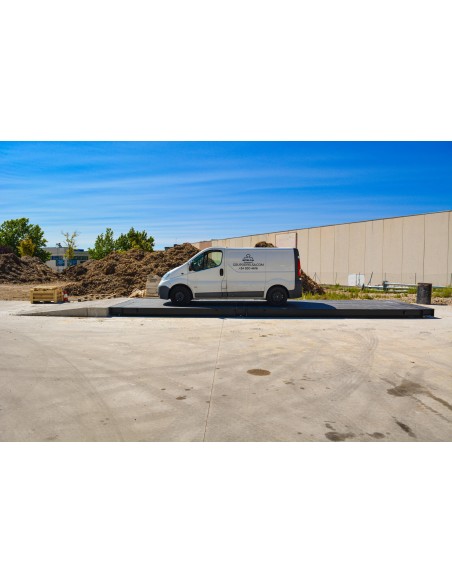

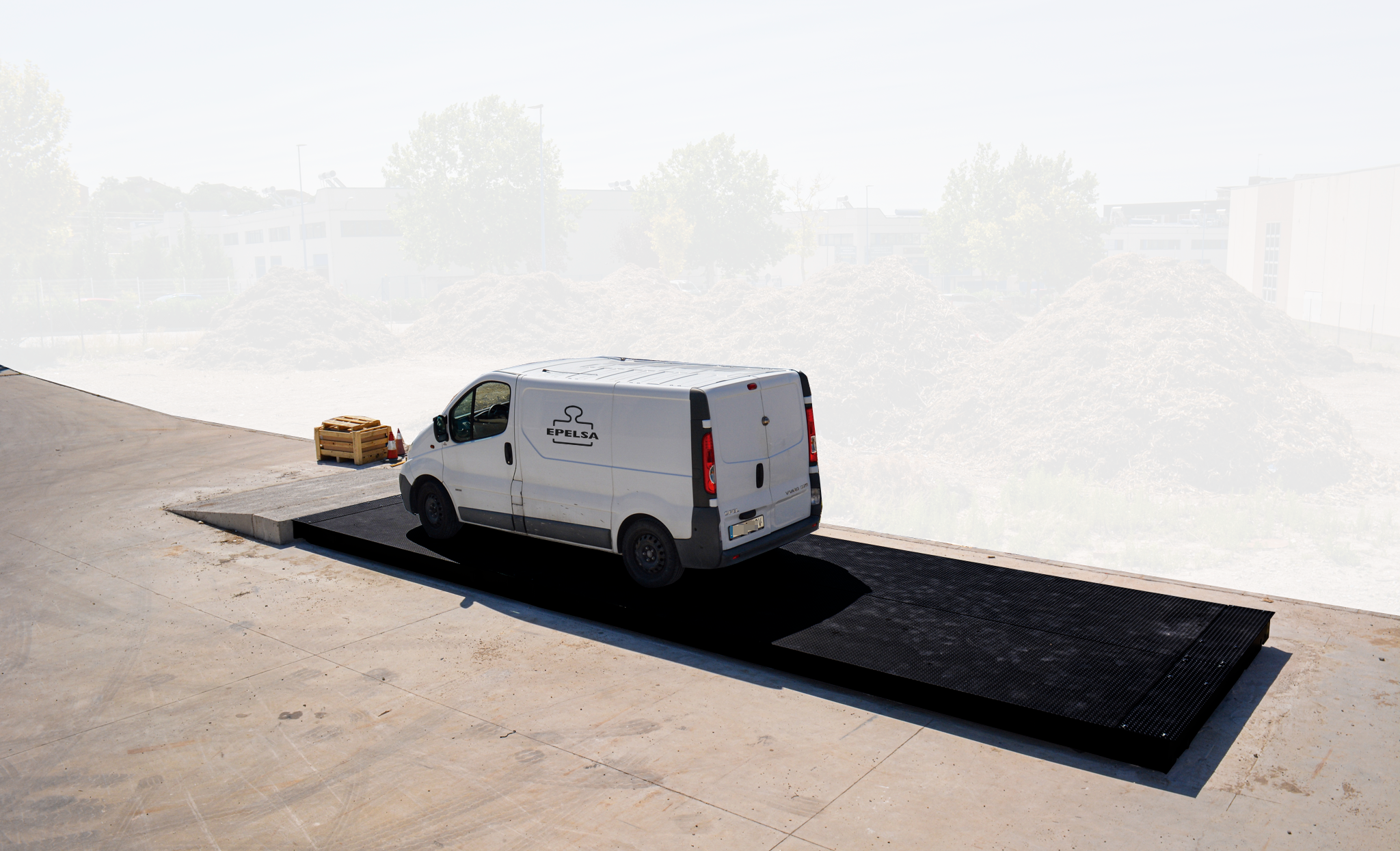

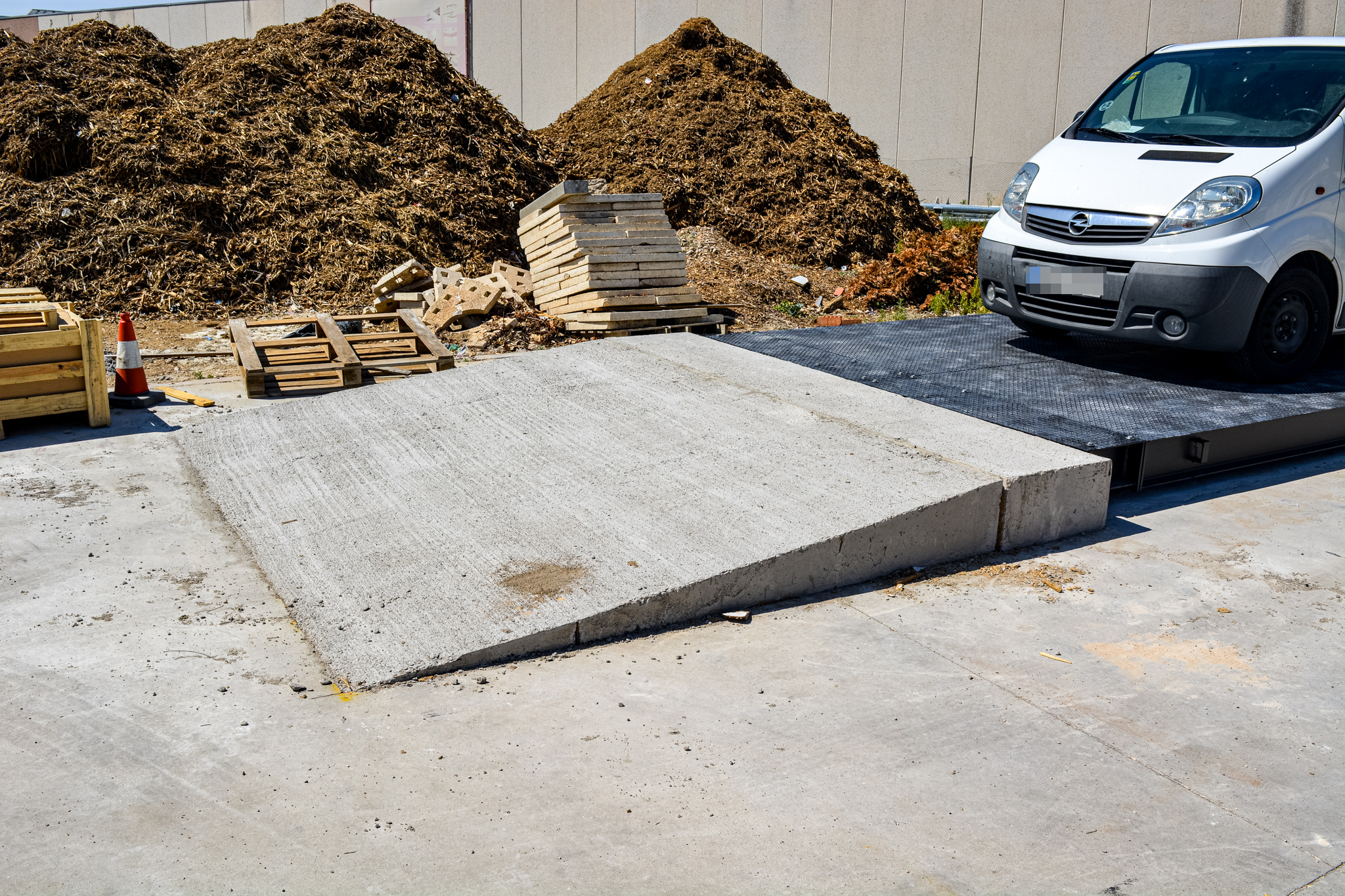

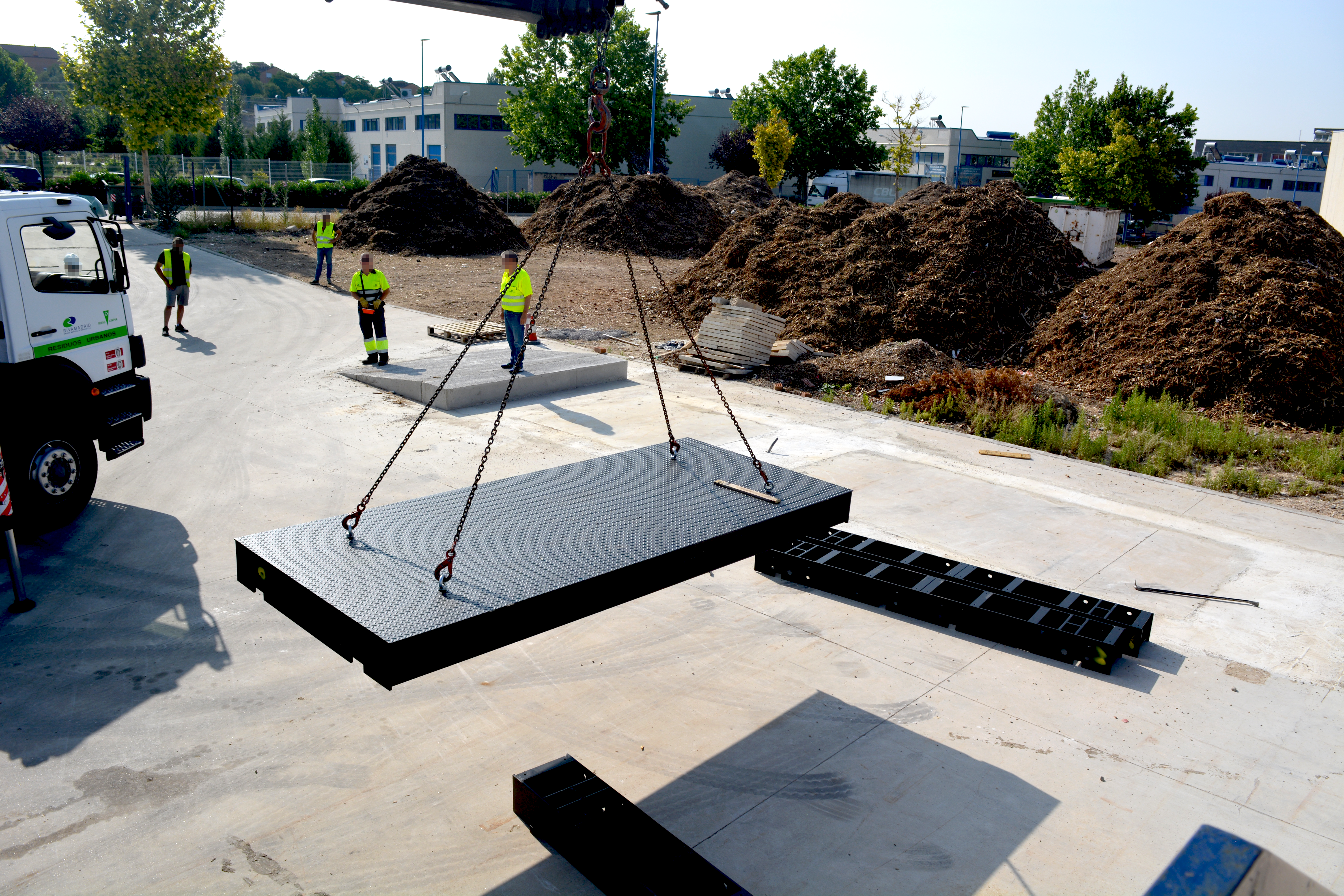

Instalación Báscula Puente: Sobresuelo
